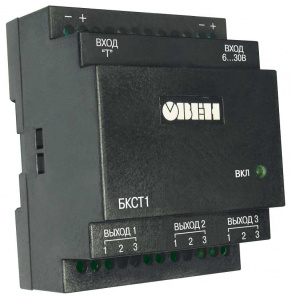

Все производители БКСТ1 блок коммутации силовых симисторов и тиристоров
Максимальное время переключения (время с момента подачи сигнала управления до коммутации всех выходных элементов) 25 мс
Постоянное напряжение, подаваемое на входы блока:
– вход 6...30 В 6...30 В
– вход «Т» 5,5...6,5 В
Максимальный ток управления 1 А
Максимальный ток во входной цепи 60 мА
Напряжение в коммутируемой цепи 110...380 В
Тип корпуса на DIN-рейку Д4
Габаритные размеры корпуса 72×90×58 мм
Степень защиты корпуса IP20
Постоянное напряжение, подаваемое на входы блока:
– вход 6...30 В 6...30 В
– вход «Т» 5,5...6,5 В
Максимальный ток управления 1 А
Максимальный ток во входной цепи 60 мА
Напряжение в коммутируемой цепи 110...380 В
Тип корпуса на DIN-рейку Д4
Габаритные размеры корпуса 72×90×58 мм
Степень защиты корпуса IP20
Блок БКСТ1 преобразует выходной сигнал регулятора для управления симисторами или тиристорами, работающими с активной нагрузкой (главным образом, ТЭНами).
Предназначен для совместной работы с приборами ОВЕН, имеющими выходы «К», «Р», «Т» (или другими управляющими системами с аналогичными параметрами).
Позволяет регулятору, не имеющему выхода «С3», управлять трехфазной нагрузкой.
Прибор выпускается в корпусе для крепления на DIN-рейку типа Д4.
Преобразование управляющего сигнала от регулятора (например, ТРМ251, ТРМ202, ТРМ101 и т.п.) в сигнал управления внешними силовыми симисторами или тиристорами
Работа с различными выходными сигналами регуляторов:
6...30 В (выход «К» или «Р» регулятора ОВЕН с внешним источником питания)
5,0...6,5 В (выход «Т» регулятора ОВЕН)
Коммутация активной нагрузки (например, ТЭНов) при помощи внешних тиристоров или симисторов:
в трехфазной цепи, нагрузка включается по схеме «звезда» или «треугольник»
в однофазной цепи
Контроль перехода напряжения через ноль
Защита силовых тиристоров или симисторов от импульсных помех
Встроенные согласующие резисторы
Предназначен для совместной работы с приборами ОВЕН, имеющими выходы «К», «Р», «Т» (или другими управляющими системами с аналогичными параметрами).
Позволяет регулятору, не имеющему выхода «С3», управлять трехфазной нагрузкой.
Прибор выпускается в корпусе для крепления на DIN-рейку типа Д4.
Преобразование управляющего сигнала от регулятора (например, ТРМ251, ТРМ202, ТРМ101 и т.п.) в сигнал управления внешними силовыми симисторами или тиристорами
Работа с различными выходными сигналами регуляторов:
6...30 В (выход «К» или «Р» регулятора ОВЕН с внешним источником питания)
5,0...6,5 В (выход «Т» регулятора ОВЕН)
Коммутация активной нагрузки (например, ТЭНов) при помощи внешних тиристоров или симисторов:
в трехфазной цепи, нагрузка включается по схеме «звезда» или «треугольник»
в однофазной цепи
Контроль перехода напряжения через ноль
Защита силовых тиристоров или симисторов от импульсных помех
Встроенные согласующие резисторы
