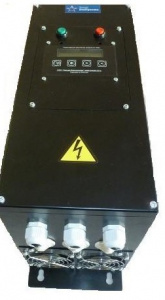

ZVEL-3-R-N-200 трехфазный тиристорный регулятор напряжения – “звезда” c рабочей нейтралью, с функция

Регуляторы ZVEL предназначены для установки внутрь электромонтажных шкафов. Линейка регуляторов рассчитана на одно- и трехфазную нагрузку с током до 1000 А.
Функциональность регуляторов ZVEL характеризуется наличием сервисных функций:
- жидко-кристаллический дисплей с индикацией токов нагрузки, задающего сигнала и кодов ошибок;
- кнопочная панель для программирования уставок;
- электронные защиты от короткого замыкания, перегрузки и перегрева;
- автодиагностика  пробоя тиристоров;
- контроль подключения нагрузки;
- защита от повреждения в нагрузке( несимметрия токов);
- потеря фазы или “слипание” фаз;
- способы управления мощностью – фазо-импульсный или пропуском периодов( программируется);
- режим ограничения или стабилизации тока.
Жилы питающего кабеля( или шины) фаз А, В, С вводятся в регулятор сверху, нагрузка и кабели управления – снизу. Регуляторы ZVEL предназначены для установки внутри электромонтажных шкафов глубиной не менее 400 мм. Например, хорошо подходят для этого шкафы производства фирмы DKC.
Интересной особенностью регулятора ZVEL является возможность вынести панель управления за пределы регулятора и при необходимости установить ее, например, на дверце внешнего шкафа. Для этого панель управления соединяется с остальными элементами регулятора соединительным жгутом. Длина соединительного жгута – 1 метр:
Регуляторы ZVEL рассчитаны на эксплуатацию при температуре окружающей среды до +45 С. Тиристорный регулятор напряжения ZVEL работает как с активной, так и активно-индуктивной нагрузкой.
Среди модификаций следует выделить:
- ZVEL-1-C и ZVEL-3-C - имеют возможности измерения, индикации и стабилизации выходного напряжения и мощности;
- ZVEL-3-R - имеет возможность раздельного управления каждой фазой трехфазной нагрузки, заменяя три однофазных регулятора и имея при этом меньшие стоимость, размеры и массу.
В зависимости от модификации трехфазного регулятора, нагрузка может быть подключена по следующим схемам:
Подключение нагрузки к тиристорному регулятору по схемам звезда и треугольник
Схема подключения нагрузки "звезда"( слева), "треугольник"( справа)
Подключение нагрузки к тиристорному регулятору по схемам звезда с нулем и разомкнутый треугольник
Схема подключения нагрузки "звезда" с рабочим нулем( слева),  разомкнутый "треугольник"( справа)
Обозначения при заказе:
Обозначения для заказа регулятора ZVEL
Например:
ZVEL-1-400 - однофазный тиристорный регулятор  с номинальным током 400 А;
ZVEL-1-C-100 - однофазный тиристорный регулятор  с номинальным током 100 А, с функциями стабилизации напряжения и мощности;
ZVEL-3-ZT-160 - трехфазный тиристорный регулятор напряжения  с номинальным током фазы 160 А, схема подключения нагрузки – “звезда” или “треугольник”;
ZVEL-3-R-N-200 - трехфазный тиристорный регулятор напряжения  с номинальным током фазы 200 А, схема подключения нагрузки – “звезда” c рабочей нейтралью, с функциями раздельного управления фазами;
ZVEL-3-C-N-250 - трехфазный тиристорный регулятор напряжения  с номинальным током фазы 250 А, схема подключения нагрузки – “звезда” c рабочей нейтралью, с функциями стабилизации напряжения и мощности.
