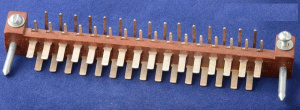

РШ2Н-2-17 вилка блочнаяя
Наименование РШ2Н-2-17 вилка блочная
Электрические соединители прямоугольные РШ2Н-2 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 420 В. Соединители изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ 2.1 по ГОСТ 15150-69. Вилки и розетки поставляются отдельно (без сборки). Детали ловителей поставляются комплектно с соединителями в специальной упаковке. Розетки поставляются с цельным и сборным изолятором, по согласованию с потребителем розетки могут поставляться с отличительным узлом крепления. Вид покрытия рабочей поверхности контактов - серебро. Технические условия: НЩ0.364.003 ТУ (ОТК), ОЮ0.364.007 ТУ (ВП).
Структура условного обозначения:
РШ2Н-2-17
Р - Соединитель ручного сочленения (расчленения);
Ш - часть соединителя: Ш – штыревой контакт вилка для печатного монтажа, Г – гнездовой контакт розетка для объемного монтажа;
2 - часть соединителя: 2- ответная часть для печатного монтажа, 1- приборная часть для печатного монтажа
Н - низкочастотный;
2 - принадлежность к данным ТУ;
17 - исполнение соединителя:
- 13 - 8-контактная вилка однорядная;
- 14 - 15-контактная вилка однорядная;
- 15 - 15-контактная вилка двухрядная;
- 16 - 21-контактная вилка двухрядная;
- 17 - 31-контактная вилка двухрядная;
- 18 - 49-контактная вилка двухрядная;
- 21 - 8-контактная розетка однорядная;
- 23 - 15-контактная розетка однорядная;
- 25 - 15-контактная розетка двухрядная;
- 27 - 21-контактная розетка двухрядная;
- 29 - 31-контактная розетка двухрядная;
- 31 - 49-контактная розетка двухрядная.
Общие характеристики соединителей РГ1Н-2, РШ2Н-2:
Вид корпуса: блочный (приборный)
Климатическое исполнение: УХЛ
Конструктивное исполнение: приборная часть для печатного или объемного монтажа
Максимальное рабочее напряжение, В: 420
Монтаж: внутренний
Общее количество контактов: 5, 8, 15, 21, 31, 49
Покрытие контактов: серебро
Рабочий ток на контакт, А: 5
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Сопротивление контактов, не более, МОм: 10
Состав соединителя: гнездовой контакт (розетка), штыревой контакт (вилка)
Способ монтажа проводов: пайкой
Технические параметры соединителей РГ1Н-2, РШ2Н-2:
Тип соединителя: прямоугольный, низкочастотный, малогабаритный для объемного и печатного монтажа
Электрическая прочность изоляции, В: 1600
Синусоидальная вибрация:
- диапазон частот, Гц: 1....2000
- ускорение, м/с2 (g): 150 (15)
Атмосферное пониженное давление, мм рт.ст.: 1x10-12
Минимальная наработка, часов: 5000
Повышенная относительная влажность воздуха при температуре 35°C, %: 98
Рабочая температура окружающей среды, °C: от -60 до +155
Срок сохраняемости, лет: 20
Число сочленений-расчленений: 500
"
