РШ2Н-2-13 вилка блочная

Артикул: -
(0)

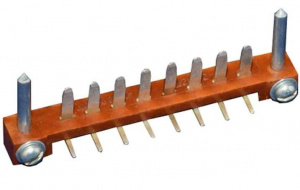

РШ2Н-2-13 вилка блочная
Цена: 193 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
  • VISA
  • MasterCard
  • Наличный расчет
Документация:
"

Наименование                               РШ2Н-2-13 вилка блочная

Электрические соединители прямоугольные РШ2Н-2 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 420 В. Соединители изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ 2.1 по ГОСТ 15150-69. Вилки и розетки поставляются отдельно (без сборки). Детали ловителей поставляются комплектно с соединителями в специальной упаковке. Розетки поставляются с цельным и сборным изолятором, по согласованию с потребителем розетки могут поставляться с отличительным узлом крепления. Вид покрытия рабочей поверхности контактов - серебро.  Технические условия: НЩ0.364.003 ТУ (ОТК), ОЮ0.364.007 ТУ (ВП).

Структура условного обозначения:

РШ2Н-2-13

Р - Соединитель ручного сочленения (расчленения);

Ш - часть соединителя: Ш – штыревой контакт вилка для печатного монтажа, Г – гнездовой контакт розетка для объемного монтажа;

2 - часть соединителя: 2- ответная часть для печатного монтажа, 1- приборная часть для печатного монтажа

Н - низкочастотный;

2 - принадлежность к данным ТУ;

13 - исполнение соединителя:

   - 13 - 8-контактная вилка однорядная;

   - 14 - 15-контактная вилка однорядная;

   - 15 - 15-контактная вилка двухрядная;

   - 16 - 21-контактная вилка двухрядная;

   - 17 - 31-контактная вилка двухрядная;

   - 18 - 49-контактная вилка двухрядная;

   - 21 - 8-контактная розетка однорядная;

   - 23 - 15-контактная розетка однорядная;

   - 25 - 15-контактная розетка двухрядная;

   - 27 - 21-контактная розетка двухрядная;

   - 29 - 31-контактная розетка двухрядная;

   - 31 - 49-контактная розетка двухрядная.



Общие характеристики соединителей РГ1Н-2, РШ2Н-2:

Вид корпуса:    блочный (приборный)

Климатическое исполнение: УХЛ

Конструктивное исполнение:                приборная часть для печатного или объемного монтажа

Максимальное рабочее напряжение, В:         420

Монтаж:             внутренний

Общее количество контактов:              5, 8, 15, 21, 31, 49

Покрытие контактов:  серебро

Рабочий ток на контакт, А:       5

Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:           5000

Сопротивление контактов, не более, МОм:  10

Состав соединителя:   гнездовой контакт (розетка), штыревой контакт (вилка)

Способ монтажа проводов:     пайкой

Технические параметры соединителей РГ1Н-2, РШ2Н-2:

Тип соединителя:         прямоугольный, низкочастотный, малогабаритный для объемного и печатного монтажа

Электрическая прочность изоляции, В:            1600

Синусоидальная вибрация:

- диапазон частот, Гц: 1....2000

- ускорение, м/с2 (g):  150 (15)

Атмосферное пониженное давление, мм рт.ст.:        1x10-12

Минимальная наработка, часов:          5000

Повышенная относительная влажность воздуха при температуре 35°C, %:                98

Рабочая температура окружающей среды, °C:            от -60 до +155

Срок сохраняемости, лет:        20

Число сочленений-расчленений:        500



"
