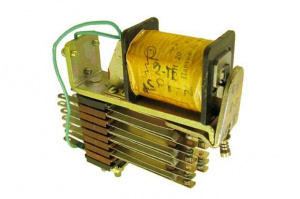

РЭН20 РХ4.506.103 реле электромагнитное

"Слаботочное электромагнитное реле переменного тока РЭН 20 предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50 Гц.

Исполнение	Число и тип контак-тов	Сопротив-ление обмотки, Ом	Напряжение, В	время срабаты-вания, мс
срабаты-вания, не более	отпуска-ния, не более	рабочее
РХ4.506.100	4п	760 ± 76	170	72	220 ±22	40
РХ4.506.102РХ4.506.103	2з, 2п4п	290 ± 29	100	3643	127±12,7	3540
PX4.506.104	2з	95	30	35
PX4.506.105	4п	11±1,1	19	9	24 ±2,4
РХ4.506.106	2п	380± 3,8	100	20	127±12,7	45
РХ4.506.107PX4.506.108		11±1.11100±110	18160	566	24 ±2,4220 ± 22	40

Максимальная коммутируемая мощность: постоянного тока, Вт - 50
переменного тока, В·А - 500
Электрическая изоляция между токоведущими цепями, токоведущими цепями и корпусом, должна выдерживать испытательное напряжение переменного тока (эффективное значение), В: в нормальных климатических условиях - 1000
в условиях повышенной влажности - 600
после воздействия плесневых грибов и соляного тумана (для РЭН 20-Т) - 600
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом должно быть, МОм, не менее: в нормальных климатических условиях (обмотки обесточены) - 200
при максимальной температуре (после выдержки обмотки под напряжением) - 20
в условиях повышенной влажности: между контактами и между контактами и корпусом - 10
между обмоткой и корпусом - 5
после воздействия плесневых грибов и соляного тумана (для РЭН 20-Т) - 5
Гарантийный срок службы и гарантийный срок сохраняемости, лет - 15
Масса, г, не более - 270
Реле не должны иметь резонансных частот в диапазоне до 40 Гц.

Реле РЭН 20 состоит из катушки со вставленным в нее наборным сердечником, который крепится к корпусу при помощи винтов.
В корпусе запрессованы шпильки, на которых крепятся контактные и опорные пружины с изолирующими прокладками.
На ножке корпуса при помощи винта установлен якорь с упором, который переключает контактные пружины.
При подаче напряжения на обмотку якорь притягивается к сердечнику, что приводит к изменению положения упора, при перемещении упора происходит переключение контактов.

Общий вид, габаритные, установочные и присоединительные размеры реле РЭН 20:
1 - установочная плата;
2 - контактная группа;
3 - корпус;
4 - якорь.

"
