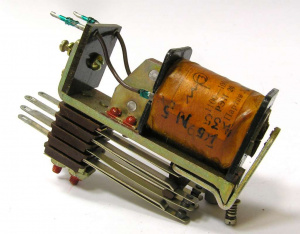

РЭН20 РХ4.506.105 реле электромагнитное

"

Исполнение	Число и тип контак-тов	Сопротив-ление обмотки, Ом	Напряжение, В	время срабаты-вания, мс
срабаты-вания, не более	отпуска-ния, не более	рабочее
РХ4.506.100	4п	760 ± 76	170	72	220 ±22	40
РХ4.506.102РХ4.506.103	2з, 2п4п	290 ± 29	100	3643	127±12,7	3540
PX4.506.104	2з	95	30	35
PX4.506.105	4п	11±1,1	19	9	24 ±2,4
РХ4.506.106	2п	380± 3,8	100	20	127±12,7	45
РХ4.506.107PX4.506.108		11±1.11100±110	18160	566	24 ±2,4220 ± 22	40

РЭН20 РХ4.506.105 является открытым, двухпозиционным и одностабильным реле. Он назначается для перехода электрической цепи переменного и постоянного тока при частоте 50Гц. Данный вид устройства соответствует ГОСТу 16121-79 и техусловиям РХ0.450.001ТУ.
    Вибропрочность составляет:
•    с ускорением до 29,4м/с2 – от 5 до 45 Гц.
•    с ускорением максимум 29,4м/с2 – от 45 до 80Гц.
    Виброустойчивость составляет:
•    с ускорением не более 19,6 м/с2 – от 5 до 45 Гц.
Показатели ударной устойчивости и прочности
Ударная прочность зависит от ускорения:
•    Девять ударов с ускорением не больше 1471 м/с2.
•    10 тысяч ударов при ускорении не больше 117,7м/с2.
•    500 потрясений при ускорении не более 491м/с2.
    Работает при горизонтальном положении реле при помощи контактных наборов на катушке.
Условия, которые предъявляются к надежности
•    12 лет – с условием сбережения в отапливаемом месте или в защищенной специальной аппаратуре с комплектом ЗИПа.
•    3 года – при условии сбережения в холодном хранилище, заводской таре или встроенным в специальную аппаратуру.
•    До 1 года – с условием сбережения под навесом в открытой местности, заводской упаковке или вмонтированным в специальную аппаратуру.

Технические характеристики РЭН20 РХ4.506.105
1.     Постоянный ток питания.
2.     Изоляционное сопротивление между элементами, через которые проходит ток и ними и корпусом равно:
•    при условии нормального климата – не меньше 200МОм;
•    в условиях максимальной температуры – минимум 20МОм;
•    при увеличенной влажности – минимум 10МОм.
3.     Изменчивое испытательное напряжение равно:
•    при условии нормального климата среди обмотки и корпуса – 1000В;
•    при условии увеличенной влажности – 600 В.
    Вес устройстваРЭН20 РХ4.506.105 равно 270г. Материал, при помощи которого делают контакты — СрМгНЦр - 99. В сумме реле может работать до 100ч.
    Сопротивление электрического контакта составляет
-при поставке — 0,1Ом;
-при использовании — 2,5Ом;
-при сохранении в комплекте ЗИПа или встроенную в специальную аппаратуру — 1,2 Ом.

"
