КТ630Д транзистор биполярный

Технические характеристики

• Транзистор КТ630Д кремниевый эпитаксиально-планарный
• Импульсные высокочастотные.
• Структура n-p-n
• Предназначен для работы в импульсных и усилительных
• Высокочастотных схемах.

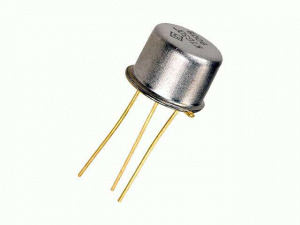

• Тип корпуса КТ-2-7 металлостеклянный
• Маркируются буквами на корпусе
• Напряжение насыщения коллектор-эмиттер = 0,3 В
• Напряжение насыщения база-эмиттер = 1,1 В
• Статический коэффициент передачи тока = 80-240
• Время включения = 0,1 мкс
• Время выключения = 0,25 мкс
• Граничная частота передачи тока = 50 МГц
• Ёмкость коллекторного перехода = 15 пФ
• Ёмкость эмиттерного перехода = 65 пФ
• Входное сопротивление с общей базой = 5-8 Ом
• Входное сопротивление с общим эмиттером = 200-1200 Ом
• Обратный ток коллектора =1 мкА
• Обратный ток эмиттера = 0,1 мкА
• Граничное напряжение = 50 В
• Постоянное напряжение коллектор-эмиттер = 60 В
• Постоянное напряжение база-эмиттер =5 В
• Предельное постоянное напряжение коллектор-база = 60 В
• Предельное постоянное напряжение коллектор-эмиттер = 60 В
• Постоянный ток коллектора = 1 А
• Импульсный ток коллектора = 2 А
• Постоянный ток базы = 0,2 А
• Предельная постоянная мощность = 0,8 Вт
• Температура перехода = 398 К
