КТ209Л транзистор биполярный

Технические характеристики

Транзистор КТ209Л кремниевый эпитаксиально-планарный

маломощный.

Структура p-n-p

Предназначен для работы в усилительных и импульсных

Микромодулях и блоках герметизированной аппаратуры.

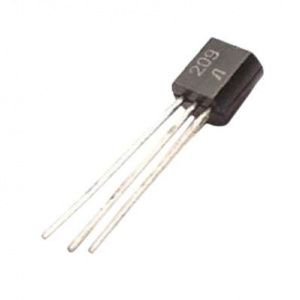

Тип корпуса КТ-26 пластмассовый

Маркируются буквами на корпусе

Либо цветными метками на корпусе

Граничная частота передачи тока = 5 МГц

Коэффициент передачи тока = 20-60

Ёмкость коллекторного перехода = 50 пФ

Ёмкость эмиттерного перехода = 100 пФ

Коэффициент шума = 5 дБ

Входное сопротивление = 130-3500 Ом

Напряжение насыщения коллектор-эмиттер = 0,4 В

Напряжение насыщения база-эмиттер = 1,5 В

Обратный ток эмиттера =1 мкА

Предельное постоянное напряжение коллектор-база = 60 В

Предельное постоянное напряжение коллектор-эмиттер = 60 в

Предельное постоянное напряжение эмиттер-база = 15 В

Предельный постоянный ток коллектора = 150 мА

Предельный импульсный ток коллектора = 500 мА

Предельный постоянный ток базы = 100 мА

Постоянная рассеиваемая мощность коллектора =200 мВт

Температура перехода = 423 К
