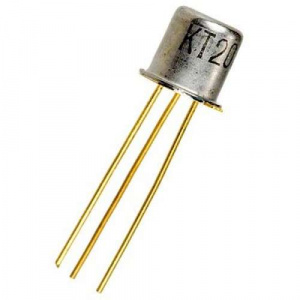

КТ203В транзистор биполярный

Технические характеристики

Транзистор КТ203В кремниевый эпитаксиально-планарный

маломощный.

Структура p-n-p

Предназначен для работы в усилительных и импульсных схемах.

Граничная частота передачи тока = 5 МГц

Коэффициент передачи тока = 30-200

Входное сопротивление Uкб = 300 Ом

Ёмкость коллекторного перехода = 10 пФ

Напряжение насыщения коллектор-эмиттер = 1 В

Обратный ток коллектора = 1 мкА

Обратный ток эмиттера =1 мкА

Предельное постоянное напряжение коллектор-база = 15 В

Предельное постоянное напряжение коллектор-эмиттер = 10 В

Предельное постоянное напряжение эмиттер-база = 10 В

Предельный постоянный ток коллектора = 10 мА

Предельный импульсный ток коллектора = 50 мА

Предельный постоянный ток эмиттера = 10 мА

Постоянная рассеиваемая мощность коллектора =150 мВт

Температура перехода = 423 К

Тип корпуса ТО-18
