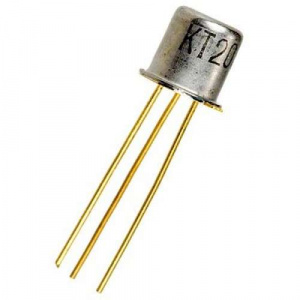

КТ203Г транзистор биполярный

Технические характеристики

Транзистор КТ203Г кремниевый эпитаксиально-планарный

маломощный.

Структура p-n-p

Предназначен для работы в усилительных и импульсных схемах.

Граничная частота передачи тока = 10 МГц

Коэффициент передачи тока =40

Входное сопротивление Uкб = 300 Ом

Ёмкость коллекторного перехода = 10 пФ

Напряжение насыщения коллектор-эмиттер = 0,5 В

Обратный ток коллектора = 1 мкА

Обратный ток эмиттера =1 мкА

Предельное постоянное напряжение коллектор-база = 60 В

Предельное постоянное напряжение коллектор-эмиттер = 60 в

Предельное постоянное напряжение эмиттер-база = 30 В

Предельный постоянный ток коллектора = 10 мА

Предельный импульсный ток коллектора = 50 мА

Предельный постоянный ток эмиттера = 10 мА

Постоянная рассеиваемая мощность коллектора =150 мВт

Температура перехода = 423 К

Тип корпуса ТО-18
