ТС142-80-12 тиристор симметричный

Технические характеристики симистора ТС142-80-12
Симисторы ТС142080-12 созданы для линейки преобразователей
средней мощности с универсальными характеристиками.
Главным из них является преобразование параметров не изменяя
вид тока. Так как симистор ТС142-80-12 состоит из двух тиристоров
включенных встречно-параллельно он способен коммутировать
любую величину переменного тока, не нарушая его вида. В связи с этим
он получил широкое применение при создании приборов, в устройствах
управления, промышленном оборудовании, преобразователях частоты,
щитовых приборах, а также коммутационных устройствах подключения и
регулирования нагрузки. Широкое применение симисторы ТС142-80-12
получили при изготовлении твердотельных реле с гальванической развязкой.

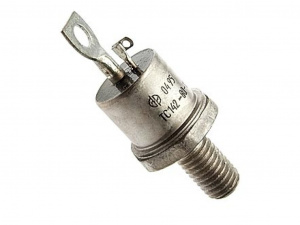

Симистор ТС142-80-12 диффузионный, триодный, низкочастотный, симметричный
Тиристор штыревого исполнения с жёсткими выводами.
В связи симметричным исполнением понятия анод и катод условны.
За анод приняли металлический корпус с болтом крепления. Предназначен
для применения в силовых цепях постоянного и переменного тока частодой
до 500 Гц и силе тока до 80А. Обозначение на корпусе симистора ТС142-80-1
Симистор устанавливается на охладитель О141, О241, О541
Корпус ST4
Габаритные размеры длина-56мм, Длина шпильки-16мм, резьба-М10
Основные рабочие характеристики симистора ТС142-80-12
Действующий ток                       80 А
Импульсное напряжение        1200 В
Ударный ток                                 580 А
Температура                         - 60 + 125 С
Динамическое сопротивление 8 мОм
Отпирающий ток управления   200 мА
Отпирающее напряжение               3 В
Технические характеристики симисторов ТС142-80
Наименование   ток      напряжение  ударн ток   Напр упр    ток упр
ТС142-80-1              80 А           100 В               580А                 3 В               120мА
ТС142-80-2             80 А           200 В               580А                 3 В               120мА
ТС142-80-3              80 А           300 В               580А                 3 В               120мА
ТС142-80-4              80 А           400 В               580А                 3 В               120мА
ТС142-80-5              80 А           500 В               580А                 3 В               120мА
ТС142-80-6              80 А           600 В               580А                 3 В               120мА
ТС142-80-7              80 А           700 В               580А                 3 В               120мА
ТС142-80-8              80 А           800 В               580А                 3 В               120мА
ТС142-80-9              80 А           900 В               580А                 3 В               120мА
ТС142-80-10            80 А       1000 В               580А                 3 В               120мА
ТС142-80-11             80 А       1100 В               580А                 3 В               120мА
ТС142-80-12             80 А       1200 В               580А                 3 В               120мА
ТС142-80-13              80 А      1300 В               580А                 3 В               120мА
ТС142-80-14              80 А      1400 В               580А                 3 В               120мА
ТС142-80-15              80 А      1500 В               580А                 3 В               120мА
ТС142-80-16              80 А      1600 В               580А                 3 В               120мА
