ТС132-50-16 тиристор симметричный

Технические характеристики симистора ТС132-50-16

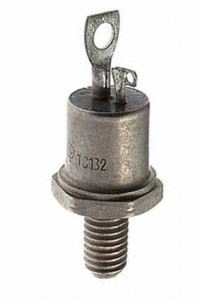

Штыревые симисторы ТС132-50-16 кремниевые диффузионные
предназначены для преобразования, регулировки электроэнергии.
Выпускаются в металлостеклянном корпусе.
Симистор ТС132-50-16 разработан на базе двух тиристоров
соединённых встречно-параллельно и имеющие один управляющий
вывод и один условный анод, и один условный катод. И на корпусе
обозначили анод. Все выводы изготовлены жесткими. Корпус изготовлен
из металла и крепление под болт с резьбовым соединением 8мм и
обозначением на корпусе симистора. Для отвода тепла используется
охладитель ST3  резьба М8. Без охладителя подключение с нагрузкой
более 10% не рекомендуется. Охладитель О231, О331
согласно встречно-параллельного исполнения тиристоров симистор
ТС132-50-16 способен коммутировать как постоянный ток, так и переменный.
И нашёл применение в устройствах управления, источниках питания,
подключения силовых установок в цепях с напряжением до 1600 В и
частотой до 500 Гц.
Предельные технические характеристики симистора ТС132-50-16
Импульсное напряжение      1600 В
В закрытом состоянии               1,11Uз
Рабочий ток                                   50 А
Отпирающий ток управления    0,45 А
Ударный ток                                    350 А
Отпирающее напряжение           7,8 В
Основные подробные параметры
Повторяющееся импульсное напряжение   1600 В
Максимально допустимый импульсный ток 50 А
Ударный ток в отрытом состоянии                     0,45 кА
Максимальная температуру                                 125 С
Динамическое сопротивление                               12 мОм
Повторяющийся обратный ток                                     5.0 мА
Отпирающий постоянный току правления                200 мА
Отпирающее постоянное напряжение управления 3,0 В
Охладитель          О231   О331
Технические характеристики симисторов Т132-50
Наименование    ток        напряжение ударный ток   напряж вкл         температ
ТС132-50-1       50 А         100 В          450 А            1,8 В           -60 +125 С
ТС132-50-2       50 А         200 В          450 А            1,8 В           -60 +125 С
ТС132-50-3       50 А         300 В          450 А            1,8 В           -60 +125 С
ТС132-50-4       50 А         400 В          450 А            1,8 В           -60 +125 С
ТС132-50-5       50 А         500 В          450 А            1,8 В           -60 +125 С
ТС132-50-6       50 А         600 В          450 А            1,8 В           -60 +125 С
ТС132-50-7       50 А         700 В          450 А            1,8 В           -60 +125 С
ТС132-50-8       50 А         800 В          450 А            1,8 В           -60 +125 С
ТС132-50-9       50 А         900 В          450 А            1,8 В           -60 +125 С
ТС132-50-10       50 А      1000 В          450 А            1,8 В           -60 +125 С
ТС132-50-11       50 А       1100 В          450 А            1,8 В           -60 +125 С
ТС132-50-12       50 А       1200 В          450 А            1,8 В           -60 +125 С
ТС132-50-13       50 А       1300 В          450 А            1,8 В           -60 +125 С
ТС132-50-14       50 А       1400 В          450 А            1,8 В           -60 +125 С
