ТС122-25-12 тиристор симметричный

Технические характеристики симистора ТС122-25-12 (ТРИАК)

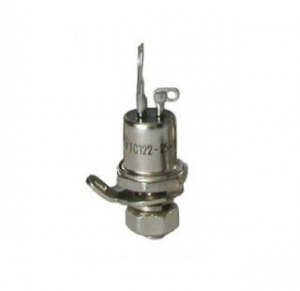

Низкочастотный симистор штыревого использования выпускается в
металлостеклянном корпусе с жёсткими силовыми и управляющими
выводами. Он состоит из двух тиристоров, включенных встречно-
параллельно и это позволяет коммутировать переменные токи.
Принцип работы симистора ТС122-25-12 заключается в прохождении
положительного полупериода через один из тиристоров, а второй в
в это время заперт, при прохождении отрицательного полупериода
открыт другой тиристор а первый заперт. Таким образом симистор
пропускает вполне пригодный к работе переменный ток. Симисторы
ТС122-25-12 нашли широкое применение при изготовлении твердотельных
реле, коммутации тиристорных преобразователей, подключения катушек
электромагнитов, подключение маломощных двигателей бытового
хозяйственного назначения.
Рабочие параметры симистора ТС122-25-12
Импульсное напряжение        1200 В
Действующий ток                           25 А
Напряжение управления             0,2 А
Ток управления минимальный   0,5А
Резьба                                                 М6
Корпус                                                122
Тип корпуса                                       ST2
Основание с болтом                     анод
Симисторы кремниевые предназначены для коммутации
бесконтактным способом и регулирования количества электро-
энергии на различное оборудование. Используется в цепях
постоянного и переменного тока.  Также применяется для управления лампами
освещения, регулировкой скорости вращения двигателей, стабилизаторах
тока и напряжения.
Для охлаждения симистора используют охладители   О121 и О221
Основные допустимые параметры симисторов ТС122-25
Наименование     Ток А         Напряжение В     Температура Т   Ударный ток А
ТС122-25-1                 25                     100                      -60 +125 С            200
ТС122-25-2                 25                     200                       -60 +125 С            200
ТС122-25-3                 25                     300                       -60 +125 С            200
ТС122-25-4                 25                     400                       -60 +125 С            200
ТС122-25-5                 25                     500                       -60 +125 С            200
ТС122-25-6                 25                     600                       -60 +125 С            200
ТС122-25-7                25                      700                       -60 +125 С            200
ТС122-25-8                 25                     800                       -60 +125 С            200
ТС122-25-9                 25                     900                       -60 +125 С            200
ТС122-25-10                 25                  1000                       -60 +125 С            200
ТС122-25-11                 25                  1100                       -60 +125 С            200
ТС122-25-12                 25                     1200                      -60 +125 С            200
