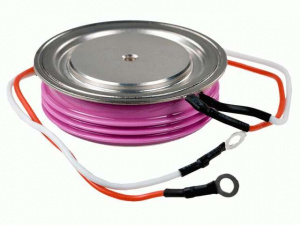

Т133-400-16УХЛ2 тиристор силовой

Артикул: -

(0)

Технические характеристики
Т133-400-16кл тиристор силовой
Низкочастотный таблеточный
Металлокерамический корпус
Тип корпуса                                PT32
Обозначение и полярность на корпусе
Обратное напряжение, класс        1600 В
Рабочий ток                                   400 А
Максимальный ток                       920 А
Ударный ток                                 8000 В
Импульсное прямое напряжение  1.75 В
Температура рабочая                    125 С
Максимальная температура           150 С
Частота                                         500 Гц
Пороговое напряжение                    1.05 В
Отпирающий ток управления      250 мА
Импульсный обратный ток           30 мА
Высота                                         20 мм
Диаметр диода                            54 мм
Масса диода                                180 г
Технические условия: ТУ 16-529.765-73
Рекомендуемый охладитель О143,
ОМ103

Цена: 4 230 руб. за 1 шт

В наличии

Нашли дешевле?

Сравнить

Отложить

Способы оплаты

Все способы оплаты Можно оформить в кредит

Подробнее о доставке

Описание
Отзывы и вопросы

ТИРИСТОР НИЗКОЧАСТОТНЫЙ Т133-400-16

Тиристор силовой кремниевый диффузионный p-n-p-n общего назначения. Предназначен для применения в качестве ключевых элементов, управляемых с помощью сигнала управления и переключаются в проводящее состояние, но только в одном направлении, в цепях постоянного и переменного тока частотой до 500 Гц преобразователей электроэнергии и в различных силовых установках до 590 А в цепях с напряжением 400 В. Тип корпуса Т133-400-16 РТ-32 с диаметром контактной поверхности d=32 мм, габаритные размеры d=54x20 мм, масса-180г.


Выпускаются в металлокерамическом корпусе таблеточной конструкции с выступающими медными электродами, а катод и анод являются верхней и нижней контактными поверхностями, к которым прикладываются половинки охладителя. Для отвода тепла тиристор устанавливают между двух блоков охладителя и сжимают блоки при помощи болтового соединения. С определённым усилием сжатия. Усилие сжатия определяется по значению прогиба траверсы. Запрещается эксплуатация тиристора в несжатом состоянии. Для лучшего отвода тепла при сборке можно использовать пасту КТП-8. Охладители, применяемые для силового тиристора таблеточного исполнения двухсторонние О143, О243, О153, О343, работающих в цепях на ток от 160А до 5000А и напряжением до 4200 В. Теплоотводы изготавливаются из алюминиевого сплава АД31. Для отвода тепла возможно применение как естественное охлаждение, так и принудительное охладители.

о1.jpg о2.jpg

Тиристоры Т133-400-16 изготавливаются для эксплуатации в умеренном, холодном или тропическом климате. Полярность тиристора определяется по значку на корпусе.

Электрические параметры:

ТИРИСТОР	Т133-320-16	Т133-400-14	Т143-400-18	Т143-500-14	Т143-630-12
Импульсное напряжение открытого состояния	2 В	1,75 В	2,15 В	1,8 В	1,75 в
Отпирающее напряжение управления	3,5 В	3,5 В	3,5 В	3,5 В	3,5 В
Ток удержания	0,3 А	0,3 А	0,3 А	0,3 А	,3 А
Ток включения	0,7 А	0,7 А	0,7 А	0,7 А	0,7 А
Время включения	30 мкс	25 мкс	30 мкс	25 мкс	25 мкс
Время выключения	500 мкс	500 мкс	500 мкс	500 мкс	500 мкс
Время обратного восстановления	26 мкс	25 мкс	35 мкс	27 мкс	30 мкс
Повторяющее импульсное напряжение	1600 В	1400 В	1400 В	1400 В	1400 В
Допустимый средний ток	320 А	400 А	400 А	500 А	630 А
Максимально допустимый действующий ток	830 А	1030 А	1050 А	1310 А	1470 А
Ударный неповторяющийся ток	6000 А	7000 А	8000 А	10000 А	12000 А
Температура перехода	+125 С	+125 С	+125 С	+125 С	=125 С
Динамическое сопротивление	1,1 мОм	0,68 мОм	0,95 мОм	0,57 мОм	0,43 мОм
Отпирающий постоянный ток управления	0,3 А	0,2 А	0,3 А	0,25 А	0,25 А
Максимально допустимый ток управления	10 А	10 А	10 А	10 А	10 А
Минимально допустимый ток управления	0,5 А	0,5 А	0,5 А	0,5 А	0,5 А

Маркировка тиристора Т133-400-16 4 3 УХЛ2

Т – Тиристор низкочастотный.

133 – Конструктивное исполнение, серия.

400 – Средний ток в открытом состоянии.

16 - Класс по напряжению 1600 В.

4 - Критическая скорость нарастания напряжения в закрытом состоянии.

Буквенно-цифровая маркировка	Р2	К2	Е2	А2	Т1
Цифровая маркировка	4	5	6	7	8
Значение, В/мкс	200	320	500	100	1600

3 - Группа по времени выключения.

Буквенно-цифровая маркировка	М2	Т2
Цифровая маркировка	2	3
Значение, мкс	250	160

УХЛ2 – Климатическое исполнение и категория размещения для умеренного

И холодного климата.

В настоящее время выпускается большое количество современных тиристоров, которые пришли на замену тиристоров 60-60 годов прошлого века, снятых с производства. Тиристоры Т133-400-16 заменили тиристоры:

Т6-200-10, Т6-250-10, ТВ400-10.

Для проверки тиристора существует много разных схем. Приводим одну из них:
