Т132-50-12 тиристор силовой

Т132-50-12

Низкочастотный кремниевый диффузный штыревой тиристор Т132-50-12 состоит из четырех полупроводников (p‑n‑p‑n) и способен пропускать ток в одном направлении — от анода к катоду.

Устройство используется в схемах систем автоматики и управления, а также в инверторах. В отличие от динистеров тиристор можно использовать для замыкания и прекращения действия тока, а также для коммутации. Но в качестве усилителя полупроводниковый тиристор использовать нельзя.

Он относится к полууправляемым ключам. Это означает, что сигнал управления позволяет только включить его. В закрытое положение он переходит при обратном напряжении или спадании тока до нуля.

Существуют две модификации:

• Т132 — металлостеклянный корпус;
• Т232 — металлокерамический корпус.

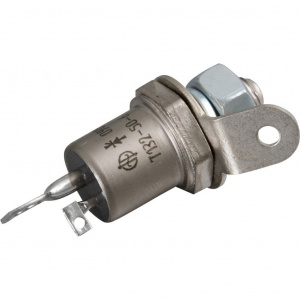

Прочие характеристики (рабочая температура, время включения и отключения, напряжение) у этих двух модификаций одинаковые. Тип корпуса — ST2 (штыревой тиристор). Анод располагается в основании. Управляющий электрод находится на одной площадке с катодом. Полярность и типономинал устройства обозначены на корпусе.

Вне зависимости от модификации корпуса Т132-50-12 способен регулировать и преобразовывать ток до 50 ампер.

Таблица соответствия классности-напряжению тиристора Т142-50-12:

 Расшифровка условного обозначения

• Т — тиристор;
• 1 — номер модификации корпуса;
• 3 — диаметр корпуса;
• 2 — конструкция корпуса по ГОСТ 20859.1-89;
• 50 — максимальный ток, который тиристор способен преобразовывать;
• 12 — класс по напряжению.

Таблица силовых тиристоров малой мощности до 100 А:

 Технические характеристики:

 При монтаже тиристора рекомендуется применять теплопроводящую пасту КПТ-8. Она более эффективно отводит тепло, образующееся во время эксплуатации устройства. Допускается организация воздушного охлаждения.

 Применение Т132-50-12

 Тиристор устанавливается в зарядное устройство, разработанное для регенерации и заряда аккумуляторных батарей для мотоциклов и автомобилей. Импульсный ток позволяет не только сделать более эффективным процесс заряда, но и защитить аккумулятор от слишком высокого напряжения на клеммах.

 Проверка тиристора

До начала проверки ознакомьтесь с техническими характеристиками и инструкцией по эксплуатации тиристора. Эта информация поможет избежать затруднений и неточностей.
