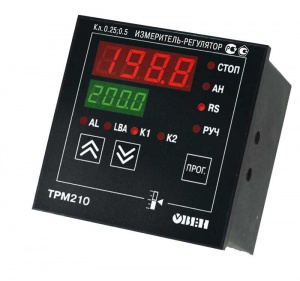

ТРМ-1-ПИД210-40 однофазный тиристорный регулятор мощности со встроенным ПИД-регулятором ТРМ210

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с
устройством, принципом действия, конструкцией, технической эксплуатацией и обслуживанием измерителя
ПИД-регулятора одноканального ТРМ210, в дальнейшем по тексту именуемого «прибор» или «ТРМ210».
Подключение, регулировка и техобслуживание прибора должны производиться только квалифицированными
специалистами после прочтения настоящего руководства по эксплуатации.
Прибор изготавливается в различных модификациях, зашифрованных в коде полного условного обозначения.
Тип корпуса:
Н – корпус настенного крепления;
Н2 – корпус настенного крепления;
Щ1 – корпус щитового крепления;
Щ2 – корпус щитового крепления.
Тип встроенного ВУ1(2):
• Р – Контакты электромагнитного реле;
• К – Оптопара транзисторная n-p-n-типа;
• Т – Выход для управления внешним твердотельным
реле;
• С – Оптопара симисторная;
• С3 – Три симисторные оптопары для управления трехфазной нагрузкой;
• И – ЦАП «параметр – ток»;
• У – ЦАП «параметр – напряжение».
Пример записи обозначения прибора в документации другой продукции, где он может быть применен:
Измеритель ПИД-регулятор одноканальный ТРМ210-Н.РИ ТУ 4217-026-46526536-2011.
Используемые аббревиатуры
ВУ – выходное устройство.
ЛУ – логическое устройство.
ПИД – пропорционально-интегрально-дифференциальный (закон или регулятор).
ТП – преобразователь термоэлектрический (термопара).
ТС – термопреобразователь сопротивления.
ЦАП – цифро-аналоговый преобразователь.
ЦИ – цифровой индикатор.
Прибор предназначен для измерения и автоматического регулирования температуры (при использовании в
качестве датчиков ТС или ТП), а также других физических параметров, значения которых могут быть
преобразованы датчиками в унифицированный сигнал постоянного тока или напряжения. Информация о
любом из измеренных параметров отображается на встроенном четырехразрядном ЦИ.
Прибор соответствует ГОСТ Р 52931–2008 и относится к изделиям государственной системы промышленных
приборов и средств автоматизации.
Прибор зарегистрирован в Государственном реестре средств измерений.
Прибор может быть применен на промышленных объектах, подконтрольных Ростехнадзору.
Прибор позволяет выполнять следующие функции:
• измерение температуры или другой физической величины;
• обработку входных сигналов:
◦ цифровую фильтрацию и коррекцию;
◦ масштабирование унифицированного сигнала для отображения на индикаторе физической
величины;
◦ вычисление и индикацию квадратного корня из измеряемой величины.
• регулирование измеряемой величины по ПИД-закону путем импульсного или аналогового управления
или по двухпозиционному закону;
• автонастройку ПИД-регулятора на установленном объекте;
• ручное управление выходной мощностью ПИД-регулятора;
• определение аварийной ситуации при выходе измеряемого параметра за заданные границы и при
обрыве в контуре регулирования;
• обнаружение ошибок работы и определение причины неисправности;
• регистрацию данных на ПК и конфигурирование прибора с компьютера через интерфейс RS-485;
• дистанционное управление процессом регулирования (запуск/остановка).
Входное сопротивление прибора при подключении
источника унифицированного сигнала:
Продолжение таблицы 2.1
Наименование Значение
• «замкнуто» от 0 до 1 кОм
• «разомкнуто» более 100 кОм
Характеристики корпуса
Степень защиты корпуса:
• настенный Н IP44
• настенный Н2 IP20
• щитовые Щ1, Щ2 (со стороны лицевой панели) IP54
Габаритные размеры прибора:
• настенный Н (130 × 105 × 65) ± 1 мм
• настенный Н2 (150 × 105 × 35) ± 1 мм
• щитовой Щ1 (96 × 96 × 70) ± 1 мм
• щитовой Щ2 (96 × 48 × 100) ± 1 мм
Масса прибора не более 0,5 кг
Средний срок службы 8 лет
Интерфейс связи
Тип интерфейса RS-485
Скорость передачи данных 2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2 кбит/с
Тип кабеля Экранированная витая пара
Тип протокола передачи данных ОВЕН, Modbus RTU (Slave), Modbus ASCII (Slave)
