БКМ1 блок коммутации

Блок коммутации БКМ+1 (в дальнейшем по тексту именуемый «прибор»)
предназначен для совместного использования с приборами, имеющими на выходе
транзисторные ключи n−p−n+типа (например, МПР51).
Управление устройствами осуществляется коммутацией «нормально+разомкнутых»
контактов восьми независимых встроенных в прибор электромагнитных реле, срабатывание
которых инициируется внешними полупроводниковыми ключами.
Прибор может быть использован при автоматизации различных технологических
процессов в промышленности, коммунальном, сельском и других отраслях народного
хозяйства.
Прибор предназначен для использования в следующих условиях окружающей среды:
Атмосферное давление 86...107 кПа
Относительная влажность воздуха (при температуре 35 °С) не более 80 %
Допустимая температура воздуха, окружающего корпус прибора +1...+50 °С

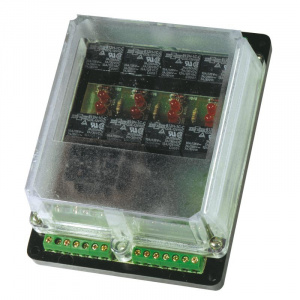

Прибор изготавливают в пластмассовом корпусе для настенного крепления типа Н.
Корпус состоит из основания и крышки с резиновым уплотнением.
Внутри корпуса находится плата печатного монтажа с элементами схемы прибора,
крепящаяся к основанию при помощи четырех винтов через
отверстия в крышке.
На основании находятся также клеммники с креплением
"под винт", предназначенные для подключения внешних
исполнительных устройств, схемы управления и напряжения
питания.
Прибор имеет восемь электромагнитных реле,
управляемых от внешних полупроводниковых ключей, а также
источник питания. Восемь светодиодных индикаторов,
расположенных на основании сигнализируют о
замыкании реле.
По способу защиты от поражения электрическим током прибор соответствует
классу 0 по ГОСТ 12.2.007+75.
В приборе используется опасное для жизни напряжение. При установке прибора
на объекте, а также при устранении неисправностей и техническом обслуживании необхо+
димо отключить прибор и подключаемые устройства от сети.
Не допускается попадание влаги на контакты клеммников и внутренние электро+
элементы прибора. Запрещается использование прибора в агрессивных средах с содер+
жанием в атмосфере кислот, щелочей, масел и т. п.
Подключение, регулировка и техническое обслуживание прибора должны произ+
водиться только квалифицированными специалистами, изучившими настоящее руковод+
ство по эксплуатации.
При эксплуатации и техническом обслуживании необходимо соблюдать требова+
ния ГОСТ 12.3.019+80, «Правил технической эксплуатации электроустановок потребителей»
и «Правил техники безопасности при эксплуатации электроустановок потребителей».
ВНИМАНИЕ! В связи с наличием на клеммнике опасного для жизни напряжения
приборы должны устанавливаться в щитах управления, доступных только квалифицирован+
ным специалистам.
Подготовить место для установки прибора на объекте в соответствии с прил. А.
Внимание! Поскольку клеммники для подключения внешних связей не имеют
защитных крышек, доступ к ним посторонних лиц должен быть запрещен.
Подготовить и проложить кабели для соединения прибора с внешними
устройствами, а также источниками питания.
При монтаже внешних связей необходимо обеспечить их надежный контакт с
клеммником прибора, для чего рекомедуется тщательно зачистить и облудить их концы.
Сечение подключаемых жил кабеля не должно превышать 1,0 мм2.
