ТО125-12,5-12 тиристор оптронный

Тиристор оптронный (оптотиристорный) кремниевый диффузионный р-п-р-п. Два полупроводниковых элемента: кремниевый фототиристор и арсенидгаллиевый излучающий диод – объединены в одну конструкцию. Предназначен для применения в помехоустойчивых схемах автоматики в цепях постоянного и переменного токов преобразователей электроэнергии.

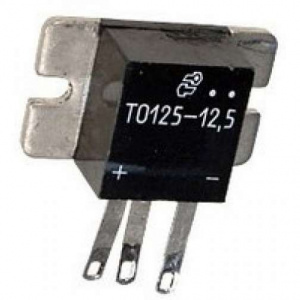

Выпускаются в пластмассовом корпусе фланцевой конструкции. Анодом является основание. Обозначение типономинала и полярности выводов и выводов управления (излучающего диода) приводится на корпусе.

Структура условного обозначения:

ТО125-12,5-12

ТО – тиристор оптронный;

1 –порядковый номер модификации конструкции;

2 –обозначение диаметра корпуса по ГОСТ 20859,1-89;

5 –обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;

12,5 – максимально допустимый средний ток в открытом состоянии, А;

12 –класс по повторяющемуся напряжению.
