Температурная защита KSD301T-60NС
В настоящее время работа приборов в температурном режиме, регулировка температуры, защита от перегрева, а также её поддержание, занимает огромное пространство в производственном процессе. В любой единице оборудования как в быту, так и на предприятиях используется разогрев, терморегулировка, термозащита. Это печи расплава металла, пластмассы, подогрев заготовок механообработки, обогрев помещений, контроль химических процессов, в производстве продуктов, подогрев бытовых приборов. Они бывают: механические, электромеханические, цифровые.
Термостаты –бывают не регулируемые и регулируемые.
Термостаты не регулируемые. Большее применение нашли нерегулируемые термостаты самовосстанавливающие после изменения температуры. Они изготавливаются отключением (включением), как на повышение заданной температуры, так и на понижение. Выполненные в различной модификации и на различные характеристики.
Термостат с кнопкой возврата: KSD301T, T24M, KSD301-R, KSD302, T24A, KSD301CR-16, KSD306.
При срабатывании термостата мы с помощью кнопки, по остыванию прибора, подключаем термостат
в прежнее рабочее состояние. Выпускаются такие устройства как:
KSD302X-92NC, KSD302T-80NC, KSD303-95NC, KSD303.

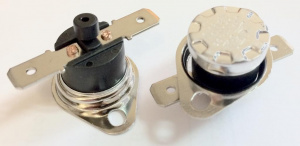

ТЕРМОСТАТ KSD301T-60С крепятся к плоской поверхности с помощью фланца и подключается в разрыв цепи питания контролируемого устройства. В зависимости от назначения устройства, нагревать или охлаждать, датчик (термостат) подбирают под заранее заданные параметры напряжения, тока, температуры, количества контактов, и вид контактов NO ИЛИ NC. Подключение проводников выполняют с помощью клемм. Принцип действия основан на изменении геометрии биметаллической пластины под воздействием температуры и при изгибе размыкается электрическая цепь. После остывания термостата с помощью кнопки сброса возвращаем биметаллическую пластину в первоначальное состояние. Не потребляет энергии. Применяется для поддержания температуры бойлеров, электроплит, духовых шкафов, масляных нагревателей чайников, тёплых полов, термопечати. Общие обозначения термостата
KSD301T-60C 16 NC FB 230V:
1 2 3 4 5 6
1. KSD301T тип термостата
2. 60С температура срабатывания
3. 16А рабочий ток
4. NC нормально открытый, NC нормально закрытый контакты
5. FB фланец крепления неподвижный, LB фланец подвижный
6. 230V напряжение на контактах
7. T кнопка возврата, принудительного включения
Основные технические характеристики KCD301T
Электромеханический датчик
Напряжение на контактах 220В
Рабочий ток 10А, 16А
Температура срабатывания +30…+250С
Дифференциал 15 С
Принцип срабатывания: ручной сброс
принудительное включение
Форма контактов: вертикальные, горизонтальные
Отклонение +-5%, +-10%
Тип фланца: подвижный, неподвижный
Диаметр корпуса Ф= 16мм
Высота корпуса 12.5мм
Ширина клемм 6,3мм
Масса 4 г
Рассчитан на температуры: 30С, 35С, 40С, 45С, 50С, 55С, 60С, 65С, 70С, 75С, 80С, 85С, 90С, 95С, 100С, 105С, 110С, 115С, 120С, 135С, 140С, 145С, 150С, 155С, 160С, 165С, 170С, 175С, 180С.
Расположение выводов: FBHL –горизонтальное, FBVL-вертикальное.
Аналоги термостата KSD301T: T24, 2455R, B-1002A, B1009N, KSDI, KSD9700,
KSD301CE. Не регулируемые: KSD301, T24, 2455R, B-1002A имеют корпус
У термостатов KSD301T- клеммы могут располагаться как горизонтально так и вертикально. Также фланец крепления бывает подвижный и неподвижный, а также вообще без фланца и используют по потребности.
С винтом KSD301CE, KSD303, KSD-01F, KSD301-8,5
В данном случае они крепятся собственным винтом к корпусу прибора.
Термопредохранители: TZD, TZV, RH-01, RH-02, RH-03, TF1081, ZH103
Термопредохранители это разовые защитные устройства перегораемые
при некотором длительном превышении температуры в устройстве. Они не восстанавливаются. Применяются как в бытовой технике- чайники, мультиварки, хлебопечки, так и в промышленных приборах.
Состоят из корпуса, вывода, изоляторов, термоэлемента, проводящей перемычки, держателя и пружинки. При нагревании термоэлемента, перегорает перемычка и пружинка отталкивает проводящую перемычку и нагрев прекращается. Недостаток- необходима замена предохранителя.
Термоавтоматы: CK-01, CK-07, Термоавтоматы применяются для защиты электродвигателей, электромоторов, зарядных установок, аккумуляторов, трансформаторов. После срабатывания они не восстанавливаются.
Термостаты погружные: TC100 ½, TRB, RTS-3, RTM-300,
Измерители терморегуляторы: ТРМ1, ТРМ2, ТРМ500, ТРМ501, ТРМ10.
Применяются в сложных производственных процессах с нагревом и контролем температуры сразу в нескольких точках в диапазоне от 0 до тысяч градусов. При аварийном отключении энергии и после её восстановления, способны вернуться в исходную температуру.
Регулируемые биметаллические: TKP-3, TKP-4б B-1003S, KST, T32M, NT-122, TBR-77, KST201, KST101, KST401, KST501, KST820, KST220. KST021 имеют корпус
Применяются для масляных нагревателей, нагрев тёплых полов, подогрев пластмасс, духовок для выпечки.
Капиллярные: WY95-17S, WY86-653, WYF320AN, WY85-653, WY70-653-11Y, WY40-653-21, WY350-653-11, WY320-653-28, WZA, WYF40Z, WYF85F, NT122 имеют корпус
Капилярный термостат состоит из переключающего устройства и капиллярного температурного датчика. Принцип работы: обьёмное расширение жидкости в капилляре действует на мембрану и переключает электрический контакт. Применяются в оборудовании с температурой нагрева до 320 С. В пищевой промышленности, расплаве пластмасов, всевозможных водонагревателях, в банных комплексах, выращивание продукции в теплицах, в производстве химической продукции.
