KSD-301 35 250V 10A Термостат биметаллический NC

Температурная защита KSD301 35С

В настоящее время работа приборов в температурном режиме, регулировка температуры, защита от перегрева, а также её поддержание, занимает огромное пространство в производственном процессе. В любой единице оборудования как в быту, так и на предприятиях используется разогрев,  терморегулировка, термозащита. Это печи расплава металла, пластмассы, подогрев заготовок механообработки, обогрев помещений, контроль химических процессов, в производстве продуктов, подогрев бытовых приборов. Они бывают: механические, электромеханические, цифровые.

      Термостаты –бывают не регулируемые и регулируемые.

Термостаты не регулируемые. Большее применение нашли нерегулируемые термостаты самовосстанавливающие после изменения температуры. Они изготавливаются отключением (включением), как на повышение заданной температуры, так и на понижение. Выполненные в различной модификации и на различные характеристики:

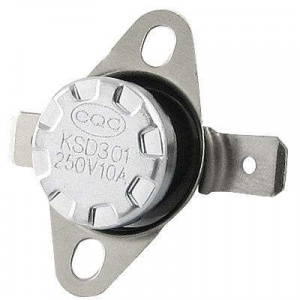

ТЕРМОСТАТ KSD301-35С

крепятся к плоской поверхности с помощью фланца и подключается в разрыв цепи питания контролируемого устройства. В зависимости от назначения устройства, нагревать или охлаждать, датчик (термостат) подбирают под заранее заданные параметры напряжения, тока, температуры, количества контактов, и вид контактов NO ИЛИ NC. Подключение проводников выполняют с помощью клемм. Принцип действия основан на изменении геометрии биметаллической пластины под воздействием температуры и при изгибе размыкается электрическая цепь. После восстановлении температуры биметаллическая пластина приходит в первоначальное состояние. Не потребляет энергии. Применяется для поддержания температуры бойлеров, электроплит, духовых шкафов, чайников, тёплых полов, термопечати.

Общие обозначения термостата KSD301-35C 10 NO FB 230V:

        1          2     3   4    5     6

1.     KSD301 тип термостата

2.     35С         температура срабатывания

3.     10А         рабочий ток

4.     NO          нормально открытый, NC нормально закрытый контакты

5.     FB           фланец крепления неподвижный, LB фланец подвижный

6.     230V     напряжение на контактах

Основные технические характеристики KCD301

Электромеханический датчик

Напряжение на контактах                220В

Рабочий ток                                    10А, 16А

Температура срабатывания   +30…+250С

Принцип срабатывания автоматический

Отклонение                                +-5%, +-10%

Диаметр корпуса                           Ф= 16мм

Высота корпуса                                12.3мм

Ширина клемм                                   6,3мм

Рассчитан на температуры:30С, 35С, 40С, 45С, 50С, 55С, 60С, 65С, 70С, 75С, 80С, 85С,   90С, 95С, 100С, 105С, 110С, 115С, 120С, 135С, 140С, 145С, 150С, 155С, 160С,   165С, 170С, 175С, 180С

Расположение выводов: FBHL –горизонтальное, FBVL-вертикальное.

Аналоги термостата KSD301: T24, 2455R, B-1002A, B1009N, KSDI, KSD9700, KSD301CE. Не регулируемые: KSD301, T24, 2455R, B-1002A

имеют корпус

У термостатов KSD301 клеммы могут располагаться как горизонтально так и вертикально. Также фланец крепления бывает подвижный и неподвижный, а также вообще без фланца и используют по потребности.

С винтом KSD301CE, KSD303, KSD-01F, KSD301-8,5

В данном случае они крепятся собственным винтом к корпусу прибора.

Термостат с кнопкой возврата: KSD301T, T24M, KSD301-R, KSD302, KSD301CR-16, KSD306.

При срабатывании термостата мы с помощью кнопки, по остыванию прибора, подключаем термостат в прежнее рабочее состояние. Выпускаются такие устройства как:

     Термопредохранители: TZD, TZV, RH-01, RH-02, RH-03, TF1081, ZH103

Термопредохранители это разовые защитные устройства перегараемые при некотором длительном превышении температуры в устройстве. Они не восстанавливаются. Применяются как в бытовой технике- чайники, мультиварки, хлебопечки, так и в промышленных приборах.

Состоят из корпуса, вывода, изоляторов, термоэлемента, проводящей перемычки, держателя и пружинки. При нагревании термоэлемента, перегорает перемычка и пружинка отталкивает проводящую перемычку и нагрев прекращается. Недостаток- необходима замена предохранителя.

      Термоавтоматы: CK-01, CK-07, Термоавтоматы применяются для защиты электродвигателей, электромоторов, зарядных установок, аккумуляторов, трансформаторов. После срабатывания они не восстанавливаются.

      Термостаты погружные: TC100 ½, TRB, RTS-3, RTM-300,

      Измерители терморегуляторы: ТРМ1, ТРМ2, ТРМ500, ТРМ501, ТРМ10.

Применяются в сложных производственных процессах с нагревом и контролем температуры сразу в нескольких точках в диапазоне от 0 до тысяч градусов. При аварийном отключении энергии и после её восстановления, способны вернуться в исходную температуру.

Регулируемые биметаллические: TKP-3, TKP-4б B-1003S, KST, T32M, NT-122, TBR-77, KST201, KST101, KST401, KST501, KST820, KST220. KST021 имеют корпус

  Применяются для масляных нагревателей, нагрев тёплых полов, подогрев пластмасс, духовок для выпечки.

Капиллярные: WY95-17S, WY86-653, WYF320AN, WY85-653, WY70-653-11Y, WY40-653-21, WY350-653-11, WY320-653-28, WZA, WYF40Z, WYF85F, NT122 имеют корпус

Капилярный термостат состоит из переключающего устройства и капиллярного температурного датчика. Принцип работы: объёмное расширение жидкости в капилляре действует на мембрану и переключает электрический контакт. Применяются в оборудовании с температурой нагрева до 320 С. В пищевой промышленности, расплаве, всевозможных водонагревателях, в банных комплексах, выращивание продукции в теплицах, в производстве химической продукции.
