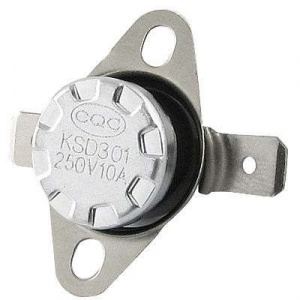

KSD-301 100C 250V 15A NC Термостат биметаллический

ТЕРМОСТАТ KSD301A 100C 16А

Термостаты не регулируемые. Большее применение нашли нерегулируемые термостаты самовосстанавливающие после изменения температуры. Они изготавливаются отключением (включением), как на повышение заданной температуры, так и на понижение. Выполненные в различной модификации и на различные характеристики.

Крепятся к плоской поверхности с помощью фланца и подключается в разрыв цепи питания контролируемого устройства. В зависимости от назначения устройства, нагревать или охлаждать, датчик (термостат) подбирают под заранее заданные параметры напряжения, тока, температуры, количества контактов, и вид контактов NO ИЛИ NC. Подключение проводников выполняют с помощью клемм. Принцип действия основан на изменении геометрии биметаллической пластины под воздействием температуры и при изгибе размыкается электрическая цепь. После восстановлении температуры биметаллическая пластина приходит в первоначальное состояние. Не потребляет энергии. Применяется поддержания температуры бойлеров, электроплит, духовых шкафов, чайников, тёплых полов, термопечати.

Общие обозначения термостата KSD301

KSD301-100C 10 NO FB 230V:

        1          2     3   4    5     6

1.     KSD301  тип термостата

2.     100С         температура срабатывания

3.     10А         рабочий ток

4.     NO          нормально открытый, NC нормально закрытый контакты

5.     FB           фланец крепления неподвижный, LB фланец подвижный

6.     230V      напряжение на контактах

Основные технические характеристики KCD301

Электромеханический датчик

Напряжение на контактах                220В

Рабочий ток                                    10А, 16А

Температура срабатывания   +45…+180С

Принцип срабатывания автоматический

Отклонение                                +-5%, +-10%

Диаметр корпуса                           Ф= 16мм

Высота корпуса                                12.3мм

Ширина клемм                                   6,3мм

Рассчитан на температуры: 40С, 45С, 50С, 55С, 60С, 65С, 70С, 75С, 80С, 85С,

  90С, 95С, 100С, 105С, 110С, 115С, 120С, 135С, 140С, 145С, 150С, 155С, 160С,

  165С, 170С, 175С, 180С.

Расположение выводов: FBHL –горизонтальное, FBVL-вертикальное.

Аналоги термостата KSD301: T24, 2455R, B-1002A, B1009N, KSDI, KSD9700,

KSD301CE.

В настоящее время работа приборов в температурном режиме, регулировка температуры, защита от перегрева, а также её поддержание, занимает огромное пространство в производственном процессе. В любой единице оборудования как в быту, так и на предприятиях используется разогрев,  терморегулировка, термозащита. Это печи расплава металла, пластмассы, подогрев заготовок механообработки, обогрев помещений, контроль химических процессов, в производстве продуктов, подогрев бытовых приборов. Они бывают: механические, электромеханические, цифровые.

 Выпускаются такие устройства как:

      Термопредохранители: TZD, TZV, RH-01, RH-02, RH-03, TF1081, ZH103

Термопредохранители это разовые защитные устройства перегораемые при некотором длительном превышении температуры в устройстве. Они не восстанавливаются. Применяются как в бытовой технике- чайники, мультиварки, хлебопечки, так и в промышленных приборах.

Состоят из корпуса, вывода, изоляторов, термоэлемента, проводящей перемычки, держателя и пружинки. При нагревании термоэлемента, перегорает перемычка и пружинка отталкивает проводящую перемычку и нагрев прекращается. Недостаток- необходима замена предохранителя.

      Термоавтоматы: CK-01, CK-07, Термоавтоматы применяются для защиты электродвигателей, электромоторов, зарядных установок, аккумуляторов, трансформаторов. После срабатывания они не восстанавливаются.

      Термостаты погружные. TC100 ½. TRB. Cosmi C06.

      Измерители терморегуляторы ТРМ1, ТРМ2, ТРМ500, ТРМ501, ТРМ10.

Применяются в сложных производственных процессах с нагревом и контролем температуры сразу в нескольких точках в диапазоне от 0 до тысяч градусов. При аварийном отключении энергии и после её восстановления, способны вернуться в исходную температуру.

      Термостаты –бывают не регулируемые и регулируемые

Не регулируемые: KSD301, T24, 2455R, B-1002A

имеют корпус   ,

KSD301CE с винтом, KSD303,  KSD-01F.

Термостат с кнопкой возврата: KSD301T, T24M, KSD301-R, KSD302, KSD301CR-16, KSD306

 Регулируемые биметаллические: TKP-3, TKP-4б B-1003S, KST, T32M, NT-122, TBR-77, KST201, KST101, KST401, KST501, KST820 имеют корпус

Капиллярные: WY95-17S, WY86-653, WYF320AN, WY85-653, WY70-653-11Y, WY40-653-21, WY350-653-11, WY320-653-28, WZA, WYF40Z, WYF85F, NT122 имеют корпус

Применяются в оборудовании с температурой нагрева до 320 С. В пищевой промышленности, расплаве пластмасса, всевозможных водонагревателях, в банных комплексах, выращивание продукции в теплицах, в производстве химической продукции.
