T24M180BUF2-M7 термостат 180C 16A/250B NC нормально замкнутый с ручным сбросом

Температурная защита T24M180ABF2-M7
В настоящее время работа приборов в температурном режиме, регулировка температуры, защита от перегрева, а также её поддержание, занимает огромное пространство в производственном процессе. В любой единице оборудования как в быту, так и на предприятиях используется разогрев, терморегулировка, термозащита. Это печи расплава металла, пластмассы, подогрев заготовок механообработки, обогрев помещений, контроль химических процессов, в производстве продуктов, подогрев бытовых приборов. Они бывают: механические, электромеханические, цифровые.
Термостаты –бывают не регулируемые и регулируемые.
Термостаты не регулируемые. Большее применение нашли нерегулируемые термостаты самовосстанавливающие после изменения температуры. Они изготавливаются отключением (включением), как на повышение заданной температуры, так и на понижение. Выполненные в различной модификации и на различные характеристики.
Термостат с кнопкой возврата: KSD301T, T24M, KSD301-R, KSD302, T24A, KSD301CR-16, KSD306.

 При срабатывании термостата мы с помощью кнопки, по остыванию прибора, подключаем термостат
в прежнее рабочее состояние. Выпускаются такие устройства как:
KSD302X-92NC, KSD302T-80NC, KSD303-95NC, KSD303.

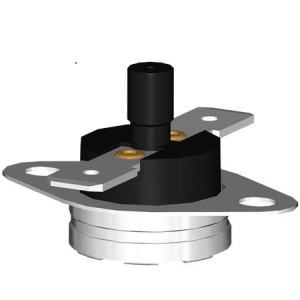

ТЕРМОСТАТ T24M180ABF2-M7 крепятся к плоской поверхности с помощью фланца и подключается в разрыв цепи питания контролируемого устройства. В зависимости от назначения устройства, нагревать или охлаждать, датчик (термостат) подбирают под заранее заданные параметры напряжения, тока, температуры, количества контактов, и вид контактов NO ИЛИ NC. Подключение проводников выполняют с помощью клемм. Принцип действия основан на изменении геометрии биметаллической пластины под воздействием температуры и при изгибе размыкается электрическая цепь. После остывания термостата с помощью кнопки сброса возвращаем биметаллическую пластину в первоначальное состояние. Не потребляет энергии. Применяется для поддержания температуры бойлеров, электроплит, духовых шкафов, масляных нагревателей чайников, тёплых полов, термопечати. Общие обозначения термостата

T24M180ABF2-M7:

        1    2   3 4 5     6

1.     T24     тип термостата

2.     M          ручной сброс, при А или В автоматическое включение

3.     180        температура срабатывания

4.     А            допуск А- +- 3С срабатывание, +- 4С отпускание

                            В- +- 5С срабатывание, +- 8С отпускание

5.     B            форма крепёжной скобы

6.     F             форма контактов

7.     2             размеры контактов

8.     М7         дифференциал 15С

9.     T             кнопка возврата, принудительного включения

Основные технические характеристики T24M180ABF2-M7:

Электромеханический датчик

Напряжение на контактах                220В

Рабочий ток                                            16А

Температура срабатывания   +30…+250С

Дифференциал                                      15 С

Принцип срабатывания: ручной сброс

                              принудительное включение

Форма контактов: вертикальные, горизонтальные

Отклонение                                +-5%, +-10%

Тип фланца: подвижный, неподвижный

Диаметр корпуса                           Ф= 16,1мм

Высота корпуса                                11.5мм

Ширина клемм                                   6,3мм

Масса                                                        6 г

Рассчитан на температуры: 30С, 35С, 40С, 45С, 50С, 55С, 60С, 65С, 70С, 75С, 80С, 85С, 90С, 95С, 100С, 105С, 110С, 115С, 120С, 135С, 140С, 145С, 150С, 155С, 160С, 165С, 170С, 175С, 180С.
Расположение выводов: FBHL –горизонтальное, FBVL-вертикальное.
Аналоги термостата KSD301T: T24, 2455R, B-1002A, B1009N, KSDI, KSD9700,
KSD301CE. Не регулируемые: KSD301, T24, 2455R, B-1002A имеют корпус

У термостатов KSD301T- клеммы могут располагаться как горизонтально так и вертикально. Также фланец крепления бывает подвижный и неподвижный, а также вообще без фланца и используют по потребности.
С винтом KSD301CE, KSD303, KSD-01F, KSD301-8,5

 В данном случае они крепятся собственным винтом к корпусу прибора.
Термопредохранители: TZD, TZV, RH-01, RH-02, RH-03, TF1081, ZH103
Термопредохранители это разовые защитные устройства перегораемые
при некотором длительном превышении температуры в устройстве. Они не восстанавливаются. Применяются как в бытовой технике- чайники, мультиварки, хлебопечки, так и в промышленных приборах.
Состоят из корпуса, вывода, изоляторов, термоэлемента, проводящей перемычки, держателя и пружинки. При нагревании термоэлемента, перегорает перемычка и пружинка отталкивает проводящую перемычку и нагрев прекращается. Недостаток- необходима замена предохранителя.

Термоавтоматы: CK-01, CK-07, Термоавтоматы применяются для защиты электродвигателей, электромоторов, зарядных установок, аккумуляторов, трансформаторов. После срабатывания они не восстанавливаются.

Термостаты погружные: TC100 ½, TRB, RTS-3, RTM-300,
Измерители терморегуляторы: ТРМ1, ТРМ2, ТРМ500, ТРМ501, ТРМ10.
Применяются в сложных производственных процессах с нагревом и контролем температуры сразу в нескольких точках в диапазоне от 0 до тысяч градусов. При аварийном отключении энергии и после её восстановления, способны вернуться в исходную температуру.
Регулируемые биметаллические: TKP-3, TKP-4б B-1003S, KST, T32M, NT-122, TBR-77, KST201, KST101, KST401, KST501, KST820, KST220. KST021 имеют корпус

Применяются для масляных нагревателей, нагрев тёплых полов, подогрев пластмасс, духовок для выпечки.

Капиллярные: WY95-17S, WY86-653, WYF320AN, WY85-653, WY70-653-11Y, WY40-653-21, WY350-653-11, WY320-653-28, WZA, WYF40Z, WYF85F, NT122 имеют корпус

Капилярный термостат состоит из переключающего устройства и капиллярного температурного датчика. Принцип работы: обьёмное расширение жидкости в капилляре действует на мембрану и переключает электрический контакт. Применяются в оборудовании с температурой нагрева до 320 С. В пищевой промышленности, расплаве пластмасов, всевозможных водонагревателях, в банных комплексах, выращивание продукции в теплицах, в производстве химической продукции.
