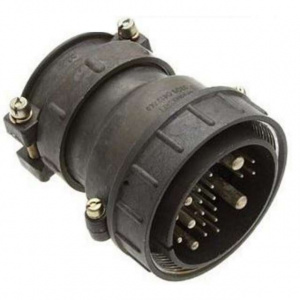

ШР55П23НГ, Разъем, вилка кабельная соединитель

Артикул: -
(0)
ШР55П23НГ, Разъем, вилка кабельная соединитель
Цена: 1 385 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
  • VISA
  • MasterCard
  • Наличный расчет
Документация:
"

Наименование                              ШР55П23НГ, Разъем, вилка кабельная соединитель

Соединитель ШР55 цилиндрический низкочастотный, предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В. Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро, никель. Метод монтажа - пайка. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка, в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).

Структура условного обозначения:

ШР55П23НГ

ШР - тип соединителя;

55 - условный размер корпуса;

П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;

23 - количество контактов;

Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;

Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка;

4 - обозначение сочетания контактов (условное число);

Н - покрытие контактов никель;

М - пластмассовый корпус.



Общие характеристики соединителей ШР:

Вид корпуса:    блочный (приборный), кабельный

Вид сочленения:           резьбовое

Исполнение монтажной части:            без патрубка, с прямым патрубком, с угловым патрубком

Климатическое исполнение: УХЛ

Покрытие контактов:  серебро, никель

Поляризация корпуса:               одношпоночная

Состав соединителя:   вилка, розетка

Способ монтажа:          объемный, пайкой

Тип соединителя:         негерметичный

Условный размер корпуса:     12, 16, 20, 28, 32, 36, 40, 48, 55, 60



Технические параметры соединителей ШР:

Общее количество контактов:              1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47

Максимальный ток на одиночный контакт, А:              20....200

Максимальная токовая нагрузка на соединитель, А:                20....675

Сопротивление контактов, не более, МОм:

          - диаметр контакта, 1,5 мм            2,5

          - диаметр контакта, 2,5 мм            1,0

          - диаметр контакта, 3,5 мм            0,75

          - диаметр контакта, 5,5 мм            0,3

          - диаметр контакта, 9,0 мм            0,15

Максимальное рабочее напряжение, В:         850

Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:           5000

Синусоидальная вибрация, диапазон частот, Гц:        1....5000

Синусоидальная вибрация, ускорение, м/с2 (g):        300 (30)

Механический удар, одиночного действия с ускорением, м/с2 (g): 5000 (500)

Механический удар, многократного действия с ускорением, м/с2 (g):          350 (35)

Атмосферное пониженное давление, Па (мм рт.ст.) :             1,3·10-4 (10-6)

Рабочая температура окружающей среды, °C:            от -60 до +60

Смена температур с учетом температуры перегрева контактов, °C:              от -60 до +110

Минимальная наработка, часов:          1000

Количество сочленений-расчленений:            500

Срок сохраняемости, лет:        15




"
