РП15-9ГВВ розетка разъём, соеденитель

Артикул: -
(0)

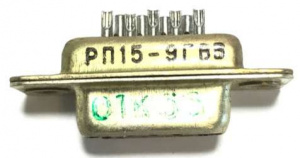

РП15-9ГВВ розетка разъём, соеденитель
Цена: 152 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
  • VISA
  • MasterCard
  • Наличный расчет
Документация:
"

Наименование                              РП15-9ГВВ розетка разъём, соединитель

Комбинированные соединители для объемного монтажа РП15 предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов с частотой до 3 МГц и импульсного токов при напряжении до 400 В, в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В, для внутреннего монтажа, в климатическом исполнении В. Соединители с винтовым замком - из кабельной вилки и приборной розетки. Соединители врубного типа состоят из приборной вилки и приборной розетки. Вилки могут иметь кожух, розетки - фиксатор. Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором. Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро. В зависимости от схемы расположения контактов соединители имеют 10 типономиналов. Соединители РП-15 предназначены. Технические условия: НКЦС.434410.509 ТУ.

Структура условного обозначения:

РП15-9ГВВ

РП15 - тип соединителя;

9 - количество н.ч. контактов;

Г - часть соединителя: Ш – вилка, Г - розетка;

В - покрытие контактов: В - серебро, А - золото;

33 - наличие и количество в.ч. контактов;

Ф - наличие фиксатора (для розетки);

К - наличие кожуха (для вилки);

В - всеклиматическое исполнение.



Общие характеристики соединителей РП15:

Вид корпуса:    блочный (приборный), кабельный

Вид сочленения:           врубное, с винтовым замком

Исполнение монтажной части:             без кожуха, с прямым кожухом

Климатическое исполнение: всеклиматическое

Монтаж:             внутренний

Общее количество контактов:              9, 10, 14, 15, 23, 32, 36, 50

Покрытие контактов:  золото, серебро

Состав соединителя:   вилка (штырь), розетка (гнездо)

Способ монтажа проводов:     объемный, пайкой

Технические параметры соединителей РП15:

Тип соединителя:         комбинированный, прямоугольный

Сопротивление контактов, не более, МОм:

- низкочастотных контактов: 5

- высокочастотных контактов:                               10

Рабочий ток на каждый контакт, А:     5

Максимальное рабочее напряжение, В:

- низкочастотных контактов: 400

- высокочастотных контактов:                               100

Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:

- низкочастотных контактов: 5000

- высокочастотных контактов:                               1000

Синусоидальная вибрация:

- диапазон частот, Гц: 1....5000

- ускорение, м/с2 (g):  500 (50)

Атмосферное пониженное рабочее давление, Па (мм рт.ст.):          1,34х10-9 (10-12)

Количество сочленений-расчленений:            500

Механический удар, многократного действия, м/с2 (g):        1500 (150)

Механический удар, одиночного действия, м/с2 (g):               10000 (1000)

Минимальная наработка, часов:          10000

Повышенная относительная влажность воздуха при температуре +40°C, %:             98

Рабочая температура окружающей среды, °C:            от -60 до +125

Срок сохраняемости, лет:        15




"
