РГ1Н-2-23 розетка блочная, круглы отверстия

Артикул: -
(0)

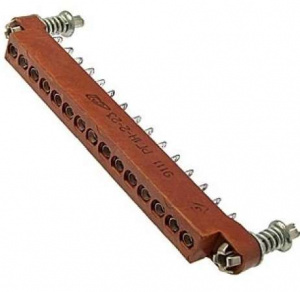

РГ1Н-2-23 розетка блочная, круглы отверстия
Цена: 392 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
  • VISA
  • MasterCard
  • Наличный расчет
Документация:
"

Наименование                               РГ1Н-2-23 розетка блочная, круглы отверстия

Соединители объемного монтажа РГ1Н-1-1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Соединители РГ1Н-1 (розетка) и РШ2Н-1 (вилка) предназначены для объемного монтажа. Вилки выпускаются в металлическом литом, металлическом штампованно-литом и пластмассовом кожухе, розетки - без кожуха. Кожух вилок может быть прямым или угловым. Покрытие контактов: золото, серебро, олово-висмут. Климатическое исполнение: УХЛ, В. Для фиксации сочлененного положения розетки имеют специальные зажимы. Технические условия: бР0.364.013 ТУ (ОТК), ОЮ0.364.002ТУ (ПЗ).

Основные технические характеристики соединителей:

- Максимальное рабочее напряжение ...... 400 В

- Максимальный рабочий ток на каждом контакте ...... 3 А

- Сопротивление контактов ...... 10 мОм

- Температура окружающей среды при эксплуатации:

  - для соединителей в металлическом кожухе ...... от -60 до +155°С

  - для соединителей в пластмассовом кожухе ...... от -60 до +90°С

  - для соединителей с покрытием контактов олово-висмут ...... от -60 до +70°С

- Минимальная наработка:

  - для соединителей в металлическом кожухе ...... 5000 часов

  - для соединителей в пластмассовом кожухе ...... 15000 часов

- Число сочленений - расчленений ...... 500

- Срок сохраняемости:

  - для соединителей с покрытием контактов серебром и золотом ...... 20 лет

  - для соединителей с покрытием контактов олово-висмут ...... 6 лет



Структура условного обозначения:

РГ2Н-2-23

Р - соединитель низкочастотный прямоугольный для внутреннего монтажа;

Г - часть соединителя: Г - гнездовой контакт (розетка), Ш - штыревой контакт (вилка);

1 - приборная часть соединителя, 2 - кабельная часть соединителя;

Н - низкочастотный;

М - вилка в штампованно-литом кожухе;

П - вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала;

1 - принадлежность соединителей к данным ТУ;

1 - исполнение соединителя:

  - 1 - 4-контактная розетка;

  - 3 - 8-контактная розетка;

  - 4 - 12-контактная розетка;

  - 5 - 16-контактная розетка;

  - 7 - 8-контактная розетка модернизированная;

  - 6 - 4-контактная вилка с прямым кожухом;

  - 17 - 8-контактная вилка с прямым кожухом;

  - 23 - 12-контактная вилка с прямым кожухом;

  - 29 - 16-контактная вилка с прямым кожухом;

  - 6 - 4-контактная вилка с угловым кожухом;

  - 18 - 8-контактная вилка с угловым кожухом;

  - 24 - 12-контактная вилка с угловым кожухом;

  - 30 - 16-контактная вилка с угловым кожухом;

  - 19 - 8-контактная вилка модернизированная

А - покрытие контактов: О - олово-висмут, А - золото, без буквы - серебро;

В - всеклиматическое исполнение.



Общие характеристики соединителей РГ1Н-1, РШ2Н-1:

Вид корпуса:    блочный (приборный), кабельный

Климатическое исполнение: всеклиматическое, УХЛ

Конструктивное исполнение:                розетка без кожуха, вилка с прямым кожухом, вилка с угловым кожухом

Монтаж:             внутренний

Покрытие контактов:  золото, серебро, олово-висмут

Состав соединителя:   гнездовой контакт (розетка), штыревой контакт (вилка)

Способ монтажа проводов:     объемный, пайкой

Тип соединителя:         прямоугольный, низкочастотный, малогабаритный для объемного монтажа



Технические параметры соединителей РГ1Н-1, РШ2Н-1:

Общее количество контактов:                              4, 8, 12, 16

Сопротивление контактов, не более, МОм:  10

Рабочий ток на контакт, А:       3

Максимальное рабочее напряжение, В:         400

Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:           5000

Электрическая прочность изоляции, В:            1680

Синусоидальная вибрация для соединителей в металлическом кожухе:

- диапазон частот, Гц:  1....5000

- ускорение, м/с2 (g):  400 (40)

Синусоидальная вибрация для соединителей в пластмассовом кожухе:

- диапазон частот, Гц:  1....2000

- ускорение, м/с2 (g):  100 (10)

Атмосферное пониженное давление, мм рт.ст.:        1x10-12

Рабочая температура окружающей среды, °C:

- для соединителей в металлическом кожухе:            от -60 до +155

- для соединителей в пластмассовом кожухе:             от -60 до +90

- для соединителей с покрытием контактов олово-висмут: от -60 до +70

Повышенная относительная влажность воздуха при температуре 35°C, %:                98

Минимальная наработка, часов:

- для соединителей в металлическом кожухе:            15000

- для соединителей в пластмассовом кожухе:             5000

Срок сохраняемости, лет:

- для соединителей с покрытием контактов серебром и золото:     20

- для соединителей с покрытием контактов олово-висмут: 6




"
