ВЛ-42М1 (0,1с-99)ч цикличное реле времени 1перек +1р

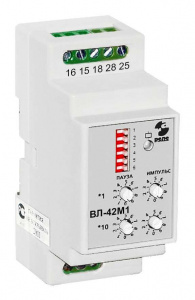

РЕЛЕ ВРЕМЕНИ ВЛ42-М1

Реле времени ВЛ-42М1 циклическое предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени импульса и паузы, применяется в схемах автоматики как комплектующее изделие. Реле выполнено на современной элементной базе.

Реле времени предназначено для выдержки интервала времени между моментом включения катушки реле и замыканием или размыканием его контактов, а также моментом выключения катушки реле и размыканием или замыканием его контактов. Реле времени – устройство, контакты которого замыкаются (или размыкаются) с некоторой временной задержкой после получения управляющего сигнала.

Реле времени ВЛ-42М1 работает от источника питания в диапазоне 24…220В переменного или постоянного тока. Диапазон выдержек времени: 0,1с...99ч.  Реле имеет управляющий вход для останова отсчета времени. В качестве сигнала управления используется плюсовой потенциал или фазное напряжение.

Задержку можно регулировать произвольно, влияя на скорость изменения физической величины, Диапазон выдержки времени паузы выбирается DIP-переключателями 1 и 2, импульса - 5 и 6, расположенными на передней панели. Режим работы - с паузы или с импульса - задается с помощью DIP-переключателя 3. В реле времени используются различные схемы задержки, основанные на замедлении нарастания или убывания силы тока (напряжения) в электрических цепях Исполнительное реле имеет две группы переключающих контактов. Режимы коммутации 5А  220в.

При подаче сигнала на управляющий вход отсчет времени для импульса или паузы может быть остановлен. Отсчитанное до этого момента время сохраняется. После снятия управляющего сигнала отсчет времени продолжается от сохраненного значения. Светодиодный индикатор мигает зеленым цветом при отсчете паузы и оранжевым – при отсчете импульса. При подаче сигнала останова счета, индикатор будет гореть зеленым цветом, если останов произошел во время паузы, и оранжевым цветом – во время отсчета импульса.

Структура условного обозначения ВЛ-42М1

ВЛ-реле времени

42-модификация

М-тип корпуса

1-универсальное питание 24..220в переменного и постоянного тока

Габариты = реле времени 36х87х59мм

Устанавливается на дин рейку и на плоскость.

Реле времени применяется на различных производственных объектах с непрерывным
