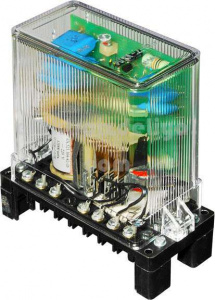

РП-18, Реле промежуточное, до 48в, 5А

РП 18-Х Х-Х 4

РП - Реле промежуточные
18 - реле замедленные при включении и отключении;

Исполнения по функциональному назначению:

1 - постоянного тока замедленные при включении с включающей катушкой напряжениями без удерживающих обмоток;

2 - постоянного тока замедленные при включении с включающей катушкой напряжения и двумя удерживающими обмотками тока;

3 - постоянного тока замедленные при включении с включающей обмоткой напряжения и тремя удерживающими обмотками тока;

4 - постоянного тока замедленные при отключении с включающей катушкой тока и удерживающей обмоткой напряжения с временем отключения от 0,4 до 1,0 с при отключении удерживающей обмотки напряжения;

5 - постоянного тока замедленные при отключении с временем отключения от 0,15 до 0,5 с включающей обмоткой напряжения без удерживающих обмоток;

6 - постоянного тока замедленные при отключении с временем отключения от 0,4 до 1,0 с включающей обмоткой напряжения без удерживающих обмоток;

7 - постоянного тока замедленные при отключении с временем отключения от 0,8 до 2,0 с включающей обмоткой напряжения без удерживающих обмоток;

8 - переменного тока замедленные при отключении с временем отключения от 0,15 до 0,5 с включающей обмоткой напряжения без удерживающих обмоток;

9 - переменного тока замедленные при отключении с временем отключения от 0,4 до 1,0 с включающей обмоткой напряжения без удерживающих обмоток;

0 - переменного тока замедленные при отключении с временем отключения от 0,8 до 2,0 с включающей обмоткой напряжения без удерживающих обмоток;

Исполнения реле по монтажным особенностям:

3 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;

4 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением;

Климатическое исполнение по ГОСТ15150: УХЛ, О.

Технические характеристики РП18:

Схема электрическая РП-18:
