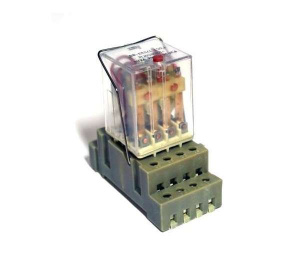

РЭП36-11 220в Реле промежуточное

Промежуточное реле РЭП36-11-УХЛ4 220В
На ряду с промежуточными реле РП21 и РЭП26 широкое применение в схемах релейной защите и управлении промышленным оборудованием, а также для коммутации электрических нагрузок нашли реле РЭП36.

 Реле используется в закрытых не взрывоопасных помещениях, защищённых от пыли и вредных газов с диапазоном температур -20…+55 С. Оно не герметично. А использование прозрачной крышки даёт возможность увидеть процесс переключения и в случае поломки увидеть данный данную ситуацию.
 Свою популярность заслужили достаточно стабильной и долговременной работой в оборудовании, а при выходе из строя легко и быстро заменяются и относятся к классу комплектующих.
Устанавливаются на плоскость и возможно, как переднее, так и заднее подключение проводников. При необходимости возможна комплектация реле специальными фиксаторами для крепления на ДИН рейку.
Реле соответствует требованиям по электрической совместимости по ГОСТ Р51317.6.5.
Перенапряжение при отключении напряжения питания не превышает двукратное номинальное напряжение так как в них встроены ограничители перенапряжения.
Данное реле РЭП36-11-220В рассчитано на питание 220 В переменного тока, но для подключения требуется дополнительно резистор 1200 Ом мощностью 2Вт.
Сопротивление катушки реле 175 Ом

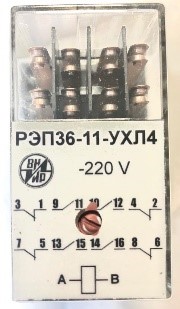

Схема подключения реле РЭП36-21 и РЭП36-11

 Количество обмоток одна.
С данным паспортом возможны реле на напряжение 110 В,220 В, 380 В.
Выходные контакты возможный ряд 1. 4зам+2раз 2. 2зам+4раз 3. 8зам+6зам 4. 2зам+2раз 5. 4зам+4раз 6. 6зам+2раз
Потребляемая мощность 9 ВА
Количество циклов 120000
Замена реле РП25, РП16-7
