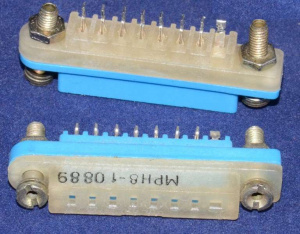

МРН 8-1 розетка,резъём на плату

Артикул: -
(0)
МРН 8-1 розетка,резъём на плату
Цена: 23.80 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
  • VISA
  • MasterCard
  • Наличный расчет
Документация:
"

Наименование                               МРН 8-1 розетка, разъём на плату

Соединители типа МРН низкочастотные прямоугольные для печатного или объемного монтажа.

Предназначены для работы в цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 400 В и силе тока до 1 А. Вилки и розетки однорядные и двухрядные печатного монтажа изготавливаются в двух вариантах: с механическим креплением на плату и без него. Розетки однорядные и двухрядные объемного монтажа изготавливаются только с механическим креплением на плату.

Технические условия: ОЮ0.364.003 ТУ.

Структура условного обозначения:

МРН 8-1 розетка

МРН - малогабаритный разъем низкочастотный;

8 - Количество контактов: 4, 8, 14, 22, 32, 44;

1 - Тип монтажа:

   - 1, 2 (для розеток) – объемный монтаж;

   - 3, 4 (для розеток) – печатный монтаж;

   - 1, 2 (для вилок) - печатный монтаж.



Общие характеристики соединителей МРН:

Климатическое исполнение:     УХЛ

Конструктивное исполнение:    для объемного монтажа; для прямого монтажа в отверстие печатной платы.

Монтаж:           внутренний

Состав соединителя:    штыревой контакт (вилка ), гнездовой контакт (розетка)

Способ монтажа проводов:      объемный, пайкой

Тип соединителя:         прямоугольный, низкочастотный, малогабаритный, для печатного и объемного монтажа

Технические параметры соединителей МРН:

Контактное сопротивление, не более, Ом:        0,01

Общее количество контактов:  4, 8, 14, 22, 32, 44

Рабочий ток на контакт, не более, А:

- для однорядных соединителей:            1

- для двухрядных соединителей:         0,5

Максимальное рабочее напряжение, В:

- для однорядных соединителей:         400

- для двухрядных соединителей:         150

Емкость между любыми контактами, не более, пФ:     3

Электрическая прочность изоляции, В:            500

Синусоидальная вибрация:

- диапазон частот, Гц:  1....5000

- ускорение, м/с2 (g):   400 (40)

Количество сочленений-расчленений:  500

Линейное ускорение, м/с2 (g):  2000 (200)

Механический удар, многократного действия с ускорением, м/с2 (g):  1500 (150)

Механический удар, одиночного действия с ускорением, м/с2 (g):      10000 (1000)

Минимальная наработка, часов:          5000

Рабочая температура окружающей среды, °C:            от -60 до +125




"
