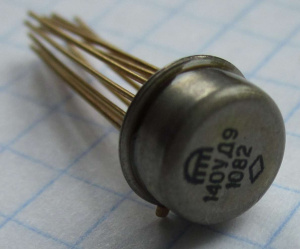

К140УД9А микросхема

Наименование                               К140УД9

Относят к ОУ средней точности

Имеется защита входа от перенапряжения, а выхода от короткого замыкания в нагрузке.

К140УД9 это усовершенствованный вариант К140УД2

Электрические параметры:

• Uпит. ном — 2*12,6В
• f1 — 1,0МГц
• I пот — 8мА
• Iвх — 350нА
• Ku — 35*10³
• Rвх — 20МОм
• TKUсм — 20мкв/Сº
• Uвых.мах — 10,0В
• Uсм — 5мВ
• Vu — 0,2В/мкс
• ΔIвх — 100нА
• Кос.сф — 80дБ

Предельные эксплуатационные данные:

• I вых мах — 22мА
• Rн min — 1кОм
• Uдф. мах — 4В
• Uпит — 2*6…15В
• Uсф.мах — 7В
• Сн мах — 100пФ

Аналог Б/А
