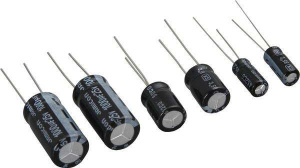

К50-35 330мкф 25в 105гр конденсатор электролитический
К50-35 330 мкФ 25 В 105С Конденсатор электролитический
Расшифровка обозначений К50-35
К-конденсатор постоянной ёмкости
50 – оксидно-электролитический алюминиевый
35 – порядковый номер разработки
330 мкФ- ёмкость данного конденсатора
25 В – рабочее напряжение
105С – рабочая температура
Размер – 8 х 12мм
Масса 1,08г
Основные технические характеристики К50-35:
Диапазон ёмкостей 0.22 мкФ-1000000 мкФ
Диапазон напряжений 6.3 В-450 В
Отклонение ёмкости +- 20% при +20С, 120Гц
Ток утечки 3 мкА
Ток пульсаций 92mkA
Тангенс угла потерь 0.07-0.24 tg
Импеданс 1,9 Ом
Наработка на отказ 15000 ч
Рабочая температура -50С-105С
Срок хранения 10 лет
Расположение выводов - радиальное
Они с электрохимическим принципом работы обладают высокой удельной
ёмкостью и изготовляются от долей ёмкости и выше 1Ф, при малом весе и размере.
Полный химический состав оксидно-электролитические алюминиевые. К50-35 состоят из
алюминиевого корпуса, внутри которого алюминиевые полоски фольги, являющиеся электродами
разделённые бумагой и в качестве диэлектрика оксидный слой, залитый электролитом. К50-35
изготавливают как изолированные, так и неизолированные.
Расположение выводов как радиальное, так и для поверхностного монтажа. С интервалом температур от -40С до 105С, и вибрацией частотой 10-5 мкФ100Гц. Диапазон напряжений: от 6.3В до 450В. Допустимые размеры корпуса и обозначение от 0.1мкф до 47мкФ:
С, мкф код U=6.3в U=10в U=16в U=25в U=50в U=100в U=160в U=200в U=250 U=350в
0.1 0R1 5х11 5х11
0.22 R22 5х11 5х11
0.47 R47 5х11 5х11 5х11 5х11 6х11 6х11
1 010 5х11 5х11 5х11 6х11 8х12 8х12
2.2 2R2 5х11 5х11 6х11 6х11 8х12 8х14
4.7 4R7 5х11 5х11 8х12 8х14 8х14 8х14
10 100 5х11 5х11 5х11 5х11 5х11 5х11 10х13 10х13 10х13 10х21
22 220 5х11 5х11 5х11 5х11 5х11 5х11 10х21 13х21 13х21 13х21
33 330 5х11 5х11 5х11 5х11 5х11 5х11 10х21 13х21 13х21 13х26
47 470 5х11 5х11 5х11 5х11 5х11 5х11 13х21 13х21 13х25 16х25
100 101 5х11 5х11 5х11 6х12 6х12 10х21 13х21 13х25 16х32 18хх35
220 221 5х11 6х12 6х12 8х12 10х13 13х26 16х35 16х35 18х36 22з35
330 331 6х11 6х12 6х12 8х12 10х16 13х26 18х32 22х35 22х35 26х40
470 471 6х11 6х12 6х12 8х12 10х21 16х25 18х35 22х45 25х45 26х40
1000 102 8х12 6х16 10х17 10х21 13х25 18х42 22х40 22х45 24х45 26х40
2200 222 10х20 10х20 13х20 13х21 16х36 25х40 22х40 24х45 25х45 29х45
3300 332 10х20 10х20 13х25 16х26 18х36 22х35 24х45 25х45 29х45 25х60
Используются в электронике, бытовых устройствах, источниках питания, в различных преобразователях частоты, но до частоты 150кГц. При большей частоте возникают большие утечки.
Частотный коэффициент, допустимый ток пульсаций.
Напряжение ёмкость частота 50Гц 120Гц 1кГц 10кг 100кГц 150кГц
6.3-100В 0.1-4.7мкф -------- 0.4 0.7 0.8 1.0 1.3
10-47мкф ------- 0.5 0.8 0.9 1.0 1.5
100-220мкф ----- 0.7 0.9 0.9 1.1 1.5
330-1000мкф --- 0.8 0.9 1.0 1.1 1.5
2200-15000мкф ---- 0.9 1.0 1.0 1.1 1.5
160-450В 0,47-220мкф 0.8 1.0 1.3 1.4 1.6 1.6
Недостаток- при высокой температуре возможны потёки, замыкания и повреждения контактов.
К50-35 бывают: К50-35, К50-35А, К50-35Б.
Выпускаются взамен устаревших К50-6, К50-16, К50-20, К50-24, К50-38, К50-40, К50-46.
Импортные аналоги: JAMICON TKR100M1ED11, SAMWHA RD1E106M050, BURNON KL 330 мкф 25 В,
ELZET CD263 330 мкф 25 В.
