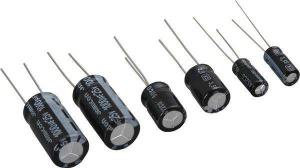

К50-35 22мкф 63в 105гр конденсатор электролитический

Артикул: -
(0)
К50-35 22мкф 63в 105гр конденсатор электролитический
Цена: 18 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
  • VISA
  • MasterCard
  • Наличный расчет

К50-35 22 мкФ 63 В 105С   Конденсатор электролитический


                                        Расшифровка обозначений К50-35

Конденсатор постоянной ёмкости

50 – оксидно-электролитический алюминиевый

35 – порядковый номер разработки

22 мкФ- ёмкость данного конденсатора

63 В – рабочее напряжение

105С – рабочая температура

Размер – 6,3 х 11мм

Вес - 0,65г

Основные технические характеристики конденсаторов К50-35:

Диапазон ёмкостей 0.22 мкФ-1000000 мкФ

Диапазон напряжений 6.3 В-450 В

Отклонение ёмкости   +- 20% при +20С, 120Гц

Ток утечки 3 мкА

Ток пульсаций 92mkA

Тангенс угла потерь 0.07-0.24 tg

Импеданс   1,9 Ом

Наработка на отказ           15000 ч

Рабочая температура      -50С-105С

Срок хранения                      10 лет

Расположение выводов - радиальное

Данные конденсаторы с электрохимическим принципом работы обладают высокой удельной

ёмкостью и изготовляются от долей ёмкости и выше 1Ф. При малых размерах и весе конденсатора.

Полный химический состав оксидно-электролитические алюминиевые. Конденсаторы К50-35 состоят

 алюминиевого корпуса, внутри которого алюминиевые полоски фольги, являющиеся электродами

 разделённые бумагой и в качестве диэлектрика оксидный слой, залитый электролитом. К50-35

 изготавливают как изолированные, так и неизолированные.


Расположение выводов как радиальное, так и для поверхностного монтажа.  С интервалом температур от -40С до 105С, и вибрацией частотой 10-5 мкФ100Гц. Диапазон напряжений: от 6.3В до 450В.  Допустимые размеры корпуса и обозначение от 0.1мкф до 47мкФ:

 С, мкф   код     U=6.3в   U=10в   U=16в   U=25в   U=50в   U=100в   U=160в   U=200в   U=250   U=350в

    0.1        0R1                                                                   5х11      5х11

    0.22      R22                                                                   5х11      5х11

    0.47      R47                                                                   5х11      5х11       5х11        5х11       6х11         6х11

       1         010                                                                   5х11      5х11       5х11        6х11        8х12        8х12

      2.2      2R2                                                                   5х11       5х11       6х11        6х11        8х12        8х14

      4.7      4R7                                                                   5х11       5х11       8х12        8х14        8х14        8х14

       10      100        5х11     5х11      5х11       5х11      5х11       5х11       10х13      10х13      10х13      10х21

       22      220        5х11     5х11      5х11       5х11      5х11       5х11       10х21      13х21      13х21      13х21

       33      330        5х11     5х11      5х11       5х11      5х11       5х11       10х21      13х21      13х21      13х26

       47      470        5х11     5х11      5х11       5х11      5х11       5х11       13х21      13х21      13х25      16х25

      100     101        5х11    5х11       5х11      6х12      6х12        10х21     13х21      13х25      16х32      18хх35

      220     221        5х11    6х12       6х12      8х12      10х13      13х26     16х35      16х35      18х36      22з35

      330     331        6х11    6х12       6х12      8х12       10х16     13х26      18х32     22х35      22х35      26х40

      470     471        6х11    6х12       6х12      8х12       10х21     16х25      18х35     22х45      25х45     26х40

    1000    102         8х12    6х16      10х17    10х21     13х25     18х42      22х40      22х45     24х45     26х40

    2200    222        10х20  10х20     13х20    13х21     16х36     25х40     22х40      24х45     25х45     29х45

    3300    332        10х20   10х20    13х25    16х26     18х36     22х35    24х45       25х45     29х45     25х60


Широко применяется в электронике, бытовых устройствах, источниках питания, в различных преобразователях частоты, но до частоты 150кГц. При большей частоте возникают большие утечки.

Частотный коэффициент, допустимый ток пульсаций.

Напряжение         ёмкость                           частота 50Гц     120Гц        1кГц      10кг      100кГц        150кГц

6.3-100В               0.1-4.7мкф                           --------                0.4             0.7          0.8         1.0                  1.3

                                10-47мкф                              -------                0.5             0.8          0.9         1.0                  1.5

                               100-220мкф                           -----                  0.7             0.9          0.9          1.1                 1.5

                               330-1000мкф                           ---                  0.8             0.9          1.0           1.1                 1.5

                              2200-15000мкф                       ----                 0.9             1.0           1.0          1.1                 1.5

160-450В            0,47-220мкф                            0.8                  1.0              1.3           1.4          1.6                1.6

Недостаток- при высокой температуре возможны потёки и замыкания и повреждения контактов.

Конденсаторы К50-35 производятся следующих модификаций: К50-35, К50-35А, К50-35Б.

Выпускаются взамен устаревших К50-6, К50-16, К50-20, К50-24, К50-38, К50-40, К50-46.

Импортные аналоги: JAMICON TKR100M1ED11, SAMWHA RD1E106M050, BURNON KL 22 мкФ 63 В,

ELZET CD263 22 мкФ 63 В.
