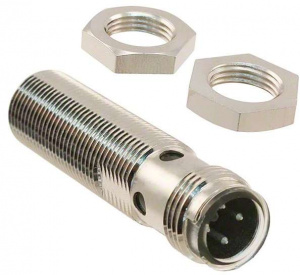

E2A-M12KS04-WP-C1 2M индуктивный датчик NPN NO L=50мм 4мм кабель 2м

Наименование изделия            E2A-M12KS04-WP-C1 2M индуктивный датчик

Технические характеристики

• SIL согл. IEC 61508          0
• Высота датчика              12 мм
• Диаметр датчика          12 мм
• Ширина датчика            12 мм
• Дистанция переключения       4 мм
• Длина датчика                50 мм
• Каскадный (возможность каскадного подключения)               да
• Категория взрывобезопасности по газу           Нет (без)
• Категория взрывобезопасности по пыли        Нет (без)
• Категория согл. EN 954-1           B
• Количество защищённых контактов с потенциалом 0
• Количество полупроводниковых выходов с защитой              0
• Количество полупроводниковых выходов с сигнальными функциями          1
• Количество сигнальных выходов с электрич. потенциалом 0
• Конструкция корпуса  Цилиндр, с резьбой
• Макс. ток на защищенном выходе      200 мА
• Материал корпуса        Металл
• Номин. напряжение питания цепи управления Us постоян. тока DC               12…24 В
• Подходит для функций безопасности               нет
• Покрытие корпуса        Прочее
• Протокол интерфейса для связи по обеспечению безопасности      Нет (без)
• С функцией контроля нижестоящих коммутационных аппаратов    нет
• Тип интерфейса             Нет (без)
• Тип напряжения            DC (постоян.)
• Тип переключающего (коммутационного) выхода   PNP
• Тип подключения         Кабель
• Тип срабатывания         Металлическая мишень
• Тип функционал. переключателей     Норм. замкнутый (размыкающ.) контакт
• Уровень исполнения согл. EN ISO 13849-1       Уровень А
• Условия механического монтажа датчика      Быстрый
• Устойчив к сжатию       нет
• Частота коммутируем. тока    1000 Гц

            Индуктивные датчики «Omron» E2A в цилиндрических корпусах предоставляют необходимые сигналы о конечных положениях объектов, служат в качестве импульсных датчиков для задания численных значений или регистрации частоты вращения. Индуктивные датчики положения нечувствительны к вибрации, пыли и влажности. Индуктивные датчики приближения используют физический эффект изменения добротности резонансного контура, вызванного потерями на вихревые токи в проводящих материалах.

            Индуктивно-емкостный колебательный контур генерирует высокочастотное электромагнитное поле. Это поле распространяется с активной поверхности датчика. Если в это поле попадает электропроводящий материал (металл), то в соответствии с законом электромагнитной индукции возникают вихревые токи, поглощающие энергию колебательного контура. Вследствие этого амплитуда колебаний уменьшается. Это изменение преобразуется в коммутационный сигнал. Данный принцип действия позволяет обнаруживать все металлы, независимо от того, находятся они в подвижном состоянии или нет. Расстояние до активной поверхности, на котором электропроводящий материал вызывает в датчике перемену сигнала, называется расстоянием срабатывания. Обратите внимание, что расстояние срабатывания всегда указывается для стали, для цветных металлов, например, алюминия или меди, расстояние срабатывания уменьшается. С помощью поправочных коэффициентов можно рассчитать достигаемые показатели расстояния срабатывания.

            В настоящее время индуктивные датчики незаменимы в промышленности. Преимущества в сравнении с механическими аналогами очевидны: бесконтактное срабатывание, абсолютная износоустойчивость, высокая частота и точность переключений.
