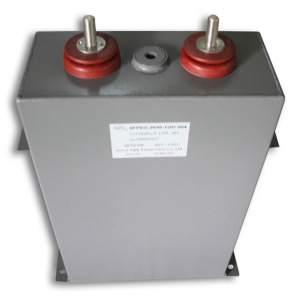

ИМ-4-13 У3 4кВ 13мкф 380х120х350 25кг конденсатор импульсный высоковольтный

Артикул: -
(0)
Цена: 1.40 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
  • VISA
  • MasterCard
  • Наличный расчет
"

Типономинал Номинальное значение Ток разряда, кА Индуктивность, нГн Частота следования импульсов, Гц Характер разряда Размеры корпуса (длина х ширина х высота), мм Материал корпуса Высота с выводами, мм Масса, кг
Напр., кВ Емкость, мкФ
ИМ-4-13 У3 4 13 - - 25 100%** 380 х 120 х 350 Сталь 424 25
ИМ-40-0,12 УХЛ4 40 0,12 1 200-500 160 х 160 х 300 Поли-пропилен 358**** 10
ИМ-40-0,3 У3 0,3 - 300 200 10%** 11
ИМ-40-0,9 У3 0,9 455 х 150 х 326 345 32
ИМ-70-0,1 У3 70 0,1 160 х 160 х 300 358**** 11
ИМ-70-0,3 У3 0,3 455 х 150 х 326 345 32
ИМ-100-0,15 У3 100 0,15

*---количество импульсов в минуту;
** — глубина разряда;
*** — декремент затухания;
**** — высота с изоляционными барьерами;
***** — окружающая среда — трансформаторное, конденсаторное или касторовое масло.
Конденсаторы пропитаны экологически безопасной диэлектрической жидкостью.

По специальному требованию заказчика могут быть разработаны и изготовлены конденсаторы с другими режимами работы, значениями напряжения и емкости.

В последнее время определенное развитие обрели новые электротехнологии, которые основываются на свойствах импульсного разряда, проходящего через катушку интенсивности, жидкую или газовую среды. В них в качестве основного элемента оборудования используются конденсаторы высоковольтные импульсные.
Среди конденсаторов отечественного производства представителями импульсных конденсаторов являются К15-10, К75-48М, КПИ. Довольно распространенны  и наиболее известны конденсаторы КВИ, маркировка которых имеет бесхитростную расшифровку «Конденсаторы Высоковольтные Импульсные». Данные устройства представляют собой классический конденсатор, имеющий две обкладки, разделенные диэлектриком. Работают они при напряжении до 30кВ и могут выдерживать прилично большие нагрузки электричества, благодаря выводов, расположенных по центру обкладки. К другим особенностям конструкции, отличающим его от других видов конденсаторов, является особая форма диэлектрика, которая препятствует возникновению дуги между обкладками и диэлектрическое лакокрасочное покрытие, которое предохраняет обкладки от негативных воздействий окружающей среды.
Предельно допустимое значение климатических воздействий варьируются в диапазоне от +1 до +35.
Предельно допустимые значения механических воздействий:

  • вибрационных нагрузок варьируются в диапазоне частот от 5 до 200 Гц с ускорением до 19 м/с2 и ускорением до 0,5 мм;
  • ударных нагрузок варьируются в диапазоне длительности удара от 5 до 10 мс и ускорением до 147 м/с2.

Область применения

Конденсаторы высоковольтные импульсные служат в качестве накопителей энергии. Они  применяются в магнитной штамповке, дроблении породы, очистке металлических отливок и другой деятельности. Большое распространение получили лазерные технологии, применяемые и в промышленности и в медицине. Конденсаторы используются в генераторах коммуникационных перенапряжений и при испытаниях силовых и импульсных трансформаторов. Емкостные накопители энергии, работающие на основе высоковольтных импульсных конденсаторов, служат для исследования и получения плазмы, создания импульсных потоков и сверхмощных магнитных полей.

Основные характеристики конденсаторов высоковольтных импульсных

Подобные конденсаторы работают в режиме, который находится на гране короткого замыкания: колебательный разряд на малую индуктивность при частоте колебаний 104-107 Гц. К ним предъявляется требование: они должны запасать энергию, которую можно максимально запасти в единице объема.  Энергия определяется рабочей напряженностью и диэлектрической проницаемостью изоляции.
К основным факторам, которые ограничивают рабочую напряженность, относятся:

  • Тепловой режим импульсного конденсатора;
  • Кратковременная прочность изоляции
  • Разрушение диэлектрика частичными разрядами.

Если конденсатор работает в частотном режиме, то рабочая напряженность определяется тепловым пробоем конденсатора. Если же тепловой режим – не определяющий, тогда частичные разряды на закраинах секций и в толще диэлектрика будут определяющими.
Напряжение, которое допускается при работе, определяется прочностью изоляции и процессами старения или длительностью прочности диэлектрика в режиме импульса. При этом основное значение имеет тип диэлектрика и режим, в котором работает конденсатор.

"
