HLS8-T73 24VDC реле Helishun 7A

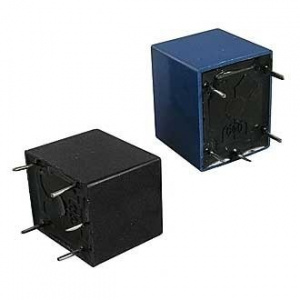

Реле HLS8-T73-24VDC фирмы HELISHUN

Мощное электромагнитное малогабаритное реле

Постоянного тока, это устройство, состоящее из 3-х частей. Первое это катушка с намотанным на каркас проводом и металлический сердечник. Второе это притягивающий механизм якорь, и укреплённые на нём на изоляторах подвижные контакты, которые при подаче напряжения на катушку и срабатывании реле производят коммутирование электрической цепи. При снятии напряжения с помощью пружины якорь занимает исходное положение. Третье весь этот механизм крепится на пластине-основании из диэлектрика через неё проходят медные шинки как для подключения катушки реле, так и коммутационные контакты. Ток, проходящий через обмотку реле создаёт магнитное поле, под действием которого якорь притягивается к сердечнику и перемещает подвижные контакты и тем самым коммутирует проходящие через реле цепи.

Катушка рассчитана на напряжение 24 В, общего назначения и коммутацией напряжения до 250в с номинальным током 10 А и общей коммутируемой мощностью до 2770 ВА

Конструкция реле предусматривает 1 группу переключающих контактов.

Способ крепления на плату под пайку. Применяется в аппаратуре общего назначения.

Герметично с малым весом, в пластиковом корпусе и малыми размерами, что позволяет вести более плотный монтаж и эксплуатировать в более жестких условиях.

Аналоги реле HLS8-22F-24VDC:

OMRON- G5L, HONGFA- JQC-3FF/FG, SSONG CHUAN- 833H, FUJITSU- FBR161-H

ZETTLER- AZ943, TIANBO- HJR-3FF.

Размеры                                            19х15.5х15.8мм

Контактная группа                         1С один переключающий контакт

Материал контактов                     сплав серебра

Напряжение на контактах           до 250 В переменки, 30В постоянки

Максимальный рабочий ток      15 А

Максимальная мощность           2770 ВА

Сопротивление контактов           50 mOм

Наработка на отказ                        100000 циклов

Напряжение катушки                    24 VDC

Мощность катушки                        0.45 W

Напряжение пробоя                     750 В

Время срабатывания                    10 ms

Время отпускания                         5 ms

Рабочая температура                   -40…+85 С

Вес                                                     10 г
