Реле РЭС-22 РФ4.023-0702

Описание реле РЭС22 РФ4.023-07 это слаботочное электромагнитное.

РЭС22- малогабаритное зачехлённое, двухпозиционное, негерметичное, одностабильное, с четырьмя переключающими контактами, предназначенное для коммутации

электрических цепей постоянного и переменного тока на частоте 50-1000 Гц.

Соответствует требованиям ГОТ 16121-86 и т/у РХ0.450.006ТУ.

Основное назначение реле РЭС22 РФ4.023-07: для релейной техники и управления в различном оборудовании.

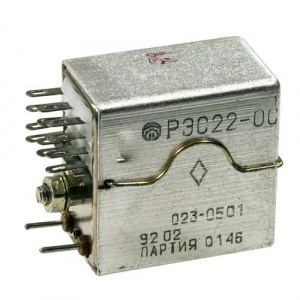

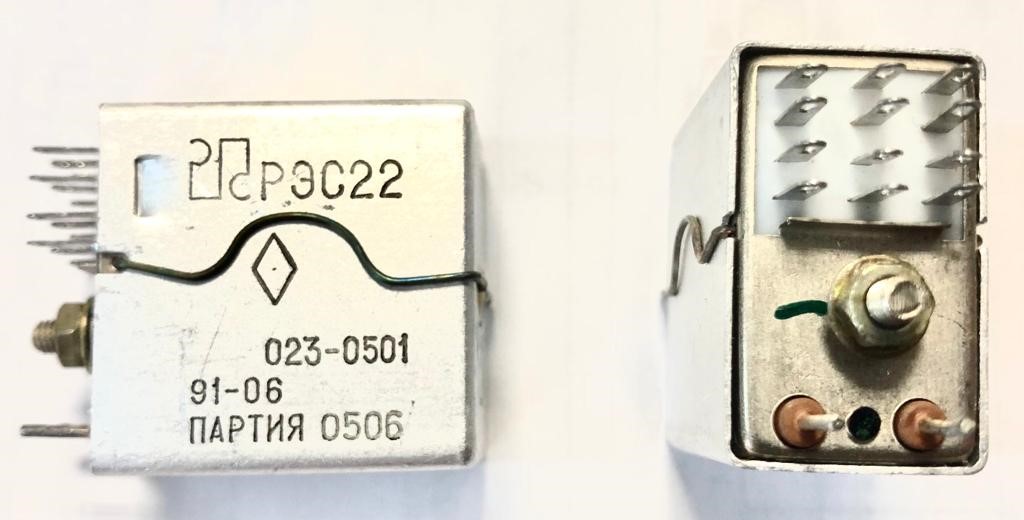

Рабочий механизм реле состоит из электромагнитной системы укреплённой на основании далее неподвижной контактной группы и подвижного якоря с изолированным коромыслом для переключения контактов реле. Возврат в прежнее положение производится с помощью напряженной пружины. Весь данный механизм помещён в сплошной алюминиевый корпус и фиксируется с помощью стальной П-образной пружины. Крепление реле с помощью болта. Подключение к контактам-пайкой.

На боковой площадке корпуса обозначение и паспорт реле.

Основные эксплуатационные параметры реле РЭС22 РФ4.023-11.02

Маркировка РЭС22:

РЭС   - реле электромагнитное слаботочное

22      - номер серии

РФ4.523.023    - исполнение

0701                 - отличительный паспорт

07                      - климатическое исполнение

Напряжение включения реле                                                                     24 В

Время непрерывного суммарного нахождения под напряжением -100 ч.

Сопротивление изоляции                                 100 Мом

Вибрация                                                           20-1500 Гц   от 100м/с2 до 30м/с2.

Ударная прочность                                                               1000 м/сек2   9 ударов

Масса реле                                                                                                          36 г.

Габариты                                                                                                 30 х20х31.5 мм

Температура окружающей среды                                                     -60…+85 С

Контактная группа    4 переключающих группы

Диапазон коммутируемых токов                                                              0,03…3 А

Материал контактов                     сплав серебра

Напряжение на контактах           до 30 В

Вид нагрузки                                  активная

Сопротивление обмотки               175 Ом

Ток срабатывания/отпускания        36/8 мА

Максимальный рабочий ток          0,5 А

Сопротивление контактов           0,3 Ом

Наработка на отказ                        10000 циклов

Мощность катушки                        0.9 W

Напряжение катушки                  24 VDC

Напряжение пробоя                     750 В

Время срабатывания                    15 ms

Время отпускания                         8 ms

Рабочая температура                   -40…+50 С
