Д607А диод высокочастотный

Техническое описание диода Д607А

Диод Д607А точечный, кремниевый, детекторный предназначен для детектирования импульсных амплитудно-модулированных сигналов, индикации импульсной мощности в диапазоне волн 2,7...4 см. То-есть основным назначением детекторного диода является осуществление процесса выявления в модулированном напряжении низкочастотного сигнала, с опорой на который производят амплитудную модуляцию высокочастотных сигналов. Применялись в приёмниках с ЛБВ, (лампа бегущей волны) на радиолокационных станциях. Выводы у диодов жесткие и сравнимы с длинной волны.

Диоды обладают характеристикой приближённой к квадратичной, и с их помощью можно определить мощность СВЧ-колебаний, либо заметно выделить данный сигнал.

В настоящее время могут использоваться в антирадарах на высоких частотах СВЧ.

Для любителей прибор чувствительный волномер на СВЧ диапазон.

Но пользоваться ими надо с особой осторожностью, переходы очень нежные и при отсутствии антистатических средств выходят из строя.

Диод Д607А боится перенапряжения и даже при небольшом превышении рабочего напряжения возможен его пробой. И хранение его необходимо в закрытом свинцовом патроне. А при работе с ним обязательно отсутствие статического электричества при помощи заземления.

Основные технические характеристики СВЧ диода Д607А

Импульсная мощность              100 мВт

Выпрямленное напряжение    3 В

Чувствительность по напряжению 14В/Вт

Температура среды                           -60…+125 С

Масса диода                                        1,4 г.

Тип корпуса      КД-113

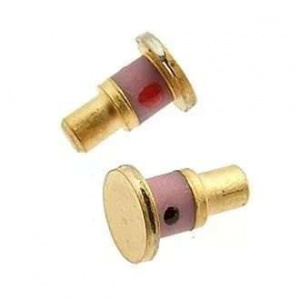

Металлокерамический корпус

Обозначение и полярность на корпусе
