Д232Б диод маломощный

Артикул: -
(0)
Технические характеристики
Д232Б  диод силовой выпрямительный
низкочастотный прямой полярности штыревой
Импульсное обратное напряжение      400 В
Рабочий ток                                               15А
Перегрузка по току кратковременная 50А
Среднее прямое напряжение                 1.5 В
Обратный ток                                               3 мА
Максимальная частота                          1,1 кГц
Температура перехода предельная  +150 С
Тип корпуса            металлокерамический.
КДЮ-11-4
Обозначение и полярность на корпусе.
Включать только при наличии охладителя
О111 с резьбой шпильки М5.
Цена: 63 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
  • VISA
  • MasterCard
  • Наличный расчет

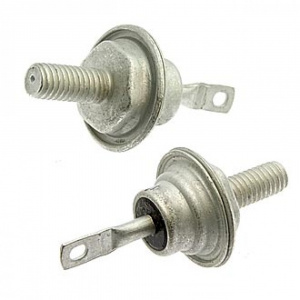

Выпрямительный диод Д232Б

Диод кремниевый, диффузионный, выпрямительный средней мощности. Предназначен для преобразования переменного напряжения частотой до 1.1 кГц в постоянное. Корпус

металлостеклянный с жесткими выводами. Тип и обозначение электродов на корпусе.

123.jpg  234.jpg

Основные технические характеристики диода Д232Б:

Uобр мах-импульсное обратное напряжение: 400 В;

Iпр ср        средний прямой ток: 5 А;

Fд              рабочая частота: 1,1 кГц;

Uпр ср      среднее прямое напряжение: 1,5 В

Диоды Д232Б широко применяется в изготовлении источников питания не большой мощности как в промышленной аппаратуре, так и в бытовой. Технические характеристики диодов данной серии:

Электрические параметры для сравнения и выбора.

Диод

Импульсное

напряжение

Средний

ток

Перегрузка

По току

Прямое

напряжение

Обратный

ток

ТИП

КОРПУСА

      Д214

   100В

10А

100А

1,2В

3мА

КДЮ-11-4

     Д214А

   100В

10А

100А

3мА

КДЮ-11-4

     Д214Б

   100В

50А

1,5В

3мА

КДЮ-11-4

    Д215

   200В

10А

100А

1,2В

3мА

КДЮ-11-4

   Д215А

   200В

10А

100А

3мА

КДЮ-11-4

   Д215Б

   200В

50А

1,5В

3мА

КДЮ-11-4

   Д231

   300В

10А

100А

3мА

КДЮ-11-4

   Д231А

   300В

10А

100А

3мА

КДЮ-11-4

   Д231Б

   300В

50А

1,5В

3мА

КДЮ-11-4

   Д232

   400В

10А

100А

3мА

КДЮ-11-4

   Д232А

   400В

10А

100А

3мА

КДЮ-11-4

   Д232Б

   400В

   50А

1.5В

3мА

КДЮ-11-4

   Д233

   500В

10А

   100А

3мА

КДЮ-11-4

   Д233Б

   500В

   50А

3мА

КДЮ-11-4

   Д234Б

   600В

   50А

3мА

КДЮ-11-4

Зарубежные аналоги диодов Д214-Д234Б:

Корпуса и охладители для каждого зарубежного аналога для отечественных диодов подбираются субъективно.

Диод

Напряжение

Ток

Диод

Напряжение

Ток

1N1070S

----

-----

1S162

200 V

10 A

1N1059

100

5 A

1S163

300 V

10 A

1N1090

200 V

5 A

1S164

400 V

10 A

1N1091

300 V

5 A

1S421

------

----

1N1092

400 V

5 A

1S423

-------

-----

1N1615

400 V

16 A

10SP01

------

-----

1N1621

100 V

5 A

10SP04

------

------

1N1623

300 V

10 A

10SP02

100 V

12 A

1N1624

400 V

10 A

10A400

400 V

10 A

1N2248

250 V

22 A

FSP5300

300 V

5 A

1N2256

500 V

22 A

F1E3

200 V

30 A

1N3270

700 V

60 A

F1K3

------

-----

1N4437

400 V

10 A

G1010

1000 V

10 A

10A04

400 V

10 A

10A05

500 V

10 A

























При любой нагрузке на диод его необходимо устанавливать на охладитель.


Тип охладителя О111. Охладитель должен иметь отверстие с резьбой М6. А усилие затяжки диода не более 0,2 кгс.м, в противном случае возможно разрушение металлостеклянного изолятора.

На основе диодов Д232Б можно изготовить источник питания:

Однополупериодный    456.jpg ,

двухполупериодный 567.jpg

Мостовой двухполупериодный   678.jpg
