КЦ103АР диодный мост

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 2Ц103АР Столбы выпрямительные

•  Максимальное обратное импульсное
•            напряжение          Uобр макс  2000 В
•  Максимальный прямой ток  Iпр макс  10 мА
•  Импульсный обратный ток             0,1 А
•  Максимальный импульсный
•                          прямой ток  Iпр и макс 1 А
•  Рабочая частота диода  fд    50 кГц
•  Постоянное прямое напряжение Uпр  9 В при 50 мА
•  Постоянный обратный ток        Iобр  10 мкА при 2000 В
•  Время обратного восстановления   tвос обр   2мкс
•  Преобразует переменное напряжение частотой 100 кГц.
•  Тепловое сопротивление переход-среда      150 С/Вт
•  Температура окружающей среды               -60   +75 с
•  Средняя рассеиваемая мощность                0,35 Вт
•  Масса столба                                            2 г

 Технические условия           СА3.362.037 ТУ.
 Положительный вывод отмечен точкой на торце корпуса.
 Тип диодного столба указывается на корпусе.

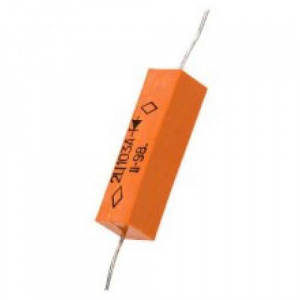

  Корпус пластмассовый с гибкими выводами.

 Столбы из кремниевых, диффузионных диодов, выпрямительные.
 Предназначены для преобразования переменного напряжения
 частотой до 100 кГц.
 Допускается последовательное соединение столбов без подбора.
 Допускается параллельное соединение столбов при отсутствии
 перегрузок любого столба по прямому току.
 Допускается работа столбов на емкостную нагрузку.
