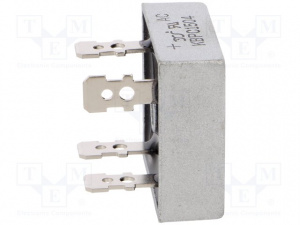

KBPC 1504W 15А 400В диодный мост

Артикул: -
(0)
Технические характеристики
KBPC1504W Диодный мост однофазный
Средний максимальный ток         15 А
Максимальное напряжение      400 В
Рабочая частота                             50 Гц
Импульсный ударный ток          300 А
Импульсное прямое напряжение 1,5 В
Ёмкость перехода                        300 Пф
Обратный ток                                10 Мка
Материал корпуса          алюминиевый
Тип корпуса                                   MB-25
Размеры                           31х31х11.3мм
Масса                                                   22г
Контакты             проволочные
Цена: 100 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
  • VISA
  • MasterCard
  • Наличный расчет

ДИОДНЫЙ ВЫПРЯМИТЕЛЬНЫЙ МОСТ KBPC1504W однофазный

Средний прямой ток

IFAV

15A

Импульсное напряжение

URRM

400V

Ударный ток

IFSM

300A

Габаритные размеры

мм

19x19x11

Выводы



ГИБКИЕ ПРОВОЛОЧНЫЕ

Диодный выпрямительный мост KBPC1504W-однофазный двухполупериодный преобразователь переменного тока в постоянный пульсирующий.


 Используется и устройств для электропитания приборов с нагрузкой до 15 ампер и обратным напряжением 400 вольт. Диоды, находящиеся в мосту, обладают низким прямым падением напряжения и высокой перегрузочной способностью в импульсе до 300 А. Диодный мост собран по 4-диодной схеме у которых незначительный эквивалент внутреннего активного сопротивления. На вход диодного моста подаётся переменное напряжение частотой 50-60 Гц, а с выхода снимается пульсирующее напряжение. Для сглаживания данного напряжения используют различные фильтры, чаще всего электролитические конденсаторы большой ёмкости. Диоды данного моста помещают в пластиковый корпус и заливают смолой, по центру корпуса расположено отверстие для крепления диодного моста к охладителю для предотвращения перегрева. Пластиковый корпус диодного моста изолирован от диодов и не требуется изоляции от охладителя. Выводы гибкие проволочные. Монтаж-печатную плату. На корпусе указывается маркировка изделия и обозначение полярности для подключения.

При проектировании устройств с применением диодного моста необходимы его размеры.


Подключение диодного моста осуществляется с помощью гибких проводников. Диодные мосты KBPC 1504W нашли применение как в промышленном оборудовании, бытовых приборах так и во всевозможных конструкторских разработках.  Учитывая тот факт, что диодный мост занимает много меньшую площадь чем четыре диода и охлаждение его с помощью одного охладителя, предпочтительнее устанавливать диодный мост.

Обозначение диодного моста KBPC1504W

KBPC 15 04 W

KBPC  -серия диодного моста

15      - значение среднего тока IFAV: 15А

04      - значение обратного напряжения URRM  04x100=400В

W          - обозначение гибких выводов в диодном мосту

     Подробные характеристики диодного моста KBPC1504W



Тип диодного моста



                             однофазный

Допустимый средний ток

               IFAV

                              15 A

Импульсное напряжение

               URRM

                              400 V

Рабочая частота

                f

                              50-60 Гц

Максимальный обратный ток

                 IR

                               10 mкA

Ударный ток

                IFSM

                                300 A

Импульсное прямое напряжение

                UFM

                                1,1 В

Емкость перехода диода

                CJ

                                 200 пФ

Температура перехода

                Tstg

                                -55..125 C

Температура хранения



                               -55…150 С

Электрическая изоляция корпуса



                                1800 В

Габаритный размеры корпуса

                  мм

                                28х28х11

Масса

                   W

                                 19 г



               Диодные мосты серии KBPC15005W…KBPC1512W

Тип диодного моста

Импульсное напряжение URRM,  В

Допустимый ток средний IFAV, А

Ударный ток IFSM, A

KBPC15005W

50 В

 15 А

300 A

KBPC1501W

100 В

 15 А

300 А

KBPC1502W

200 В

 15А

300 А

KBPC1504W

400 В

 15 А

300 А

KBPC1506W

600 В

 15 А

300 А

KBPC1508W

800 В

 15 А

300 А

KBPC1510W

1000 В

 15 А

300 А

KBPC1512W

1200 В

 15 А

300 А



  Таблица аналогов диодных мостов серии KBPC10005W…KBPC5010W

Тип диодного моста





GBPC1005W

BR1005W

KBPC10005W

GBPC1001W

BR1001W

KBPC1501W

GBPC1010W

BR1010W

KBPC1010W

GBPC1210W

BR1210W

KBPC1210W

GBPC15005W

BR15005W

KBPC15005W

GBPC1501W

BR1501W

KBPC1501W

GBPC1502W

BR1502W

KBPC1502W

GBPC1504W

BR1504W

KBPC1504W

GBPC1510W

BR1510W

KBPC1510W

GBPC2510W

BR2510W

KBPC2510W

GBPC3510W

BR3510W

KBPC3510W

GBPC5010W

BR5010W

KBPC5010W



Корпуса  аналогов однофазных диодных мостов  KBPC10005W…KBPC5010W


Использование аналогов данных диодных мостов вполне приемлемо. Они изготовлены на различных предприятиях, но в пределах одинаковых электрических параметрах и корпусных размерах. Крепление и подключение данных диодных мостов совпадают.
