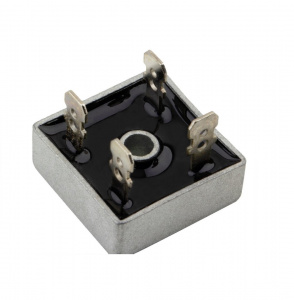

KBPC 1503 15А 300В диодный мост

Артикул: -

(0)

Технические характеристики
KBPC1503 Диодный мост однофазный
Средний максимальный ток         15 А
Максимальное напряжение      300 В
Рабочая частота                             50 Гц
Импульсный ударный ток          300 А
Импульсное прямое напряжение 1,5 В
Ёмкость перехода                        300 Пф
Обратный ток                                10 Мка
Материал корпуса           алюминиевый
Тип корпуса                                   MB-25
Размеры                           31х31х11.3мм
Масса                                                   22г
Контакты                                  клеммы

Цена: 70 руб. за 1 шт

В наличии

Нашли дешевле?

Сравнить

Отложить

Способы оплаты

Все способы оплаты Можно оформить в кредит

Подробнее о доставке

Описание
Отзывы и вопросы

ДИОДНЫЙ ВЫПРЯМИТЕЛЬНЫЙ МОСТ KBPC1503 однофазный

Средний прямой ток	IFAV	15A
Импульсное напряжение	URRM	300V
Ударный ток	IFSM	200A
Габаритные размеры	мм	28x28x11
Выводы		клеммы

Диодный выпрямительный мост KBPC1503-однофазный двухполупериодный преобразователь переменного тока в постоянный пульсирующий.

Используется и устройств для электропитания приборов с нагрузкой до 15 ампер и обратным напряжением 300 вольт. Диоды, находящиеся в мосту, обладают низким прямым падением напряжения и высокой перегрузочной способностью в импульсе до 200 А. Диодный мост собран по 4-диодной схеме у которых

незначительный эквивалент внутреннего активного сопротивления. На вход диодного моста подаётся переменное напряжение частотой 50-60 Гц, а с выхода снимается пульсирующее напряжение. Для сглаживания данного напряжения используют различные фильтры, чаще всего электролитические конденсаторы большой ёмкости.

Диоды данного моста помещают в силуминовый корпус и заливают компаудом, по

центру корпуса расположено отверстие для крепления диодного моста к охладителю

для предотвращения перегрева. Силуминовый корпус диодного моста изолирован от

диодов и не требуется изоляции от охладителя. Подключение диодного моста осуществляется с помощью клемм. Диодные мосты KBPC 1503 нашли применение как

в промышленном оборудование, бытовых приборах так и во всевозможных конструкторских разработках. Учитывая тот факт, что диодный мост занимает много

меньшую площадь чем четыре диода и охлаждение его с помощью одного охладителя,

предпочтительнее устанавливать диодный мост.

Обозначение диодного моста KBPC1503

KBPC 15 03

KBPC -серия диодного моста

15 - значение среднего тока IFAV: 15А

03 - значение обратного напряжения URRM 03x100=300В

Подробные характеристики диодного моста KBPC1503

Тип диодного моста		однофазный
Допустимый средний ток	IFAV	15 A
Импульсное напряжение	URRM	300 V
Рабочая частота	f	50-60 Гц
Максимальный обратный ток	IR	10 mA
Ударный ток	IFSM	200 A
Импульсное прямое напряжение	UFM	1,2 В
Емкость перехода диода	CJ	200 пФ
Температура перехода	Tstg	-55..125 C
Температура хранения		-55…150 С
Электрическая изоляция корпуса		1800 В
Габаритный размеры корпуса	мм	28х28х11
Масса	W

Диодные мосты серии KBPC15005…KBPC2512

Тип диодного моста	Импульсное напряжение URRM, В	Допустимый ток средний IFAV, А	Ударный ток IFSM, A
KBPC15005	50 В	15 А	200 A
KBPC1501	100 В	15 А	200 А
KBPC1502	200 В	15 А	200 А
KBPC1504	400 В	15 А	200 А
KBPC1506	600 В	15 А	200 А
KBPC1508	800 В	15 А	200 А
KBPC1510	1000 В	15 А	200 А
KBPC1512	1200 В	15 А	200 А
KBPC2510	1000 В	25 А	200 А

Таблица аналогов диодных мостов серии KBPC1010…KBPC5012

Тип диодного моста
GBPC1010	BR1010	KBPC1010	26MB40	36MB40
GBPC1210	BR1210	KBPC1210	26MB60	36MB60
GPBC12005	BR15005	KBPC15005
GBPC1501	BR1501	KBPC1501
GBPC1502	BR1502	KBPC1502
GBPC1503	BR1503	KBPC1503
GBPC1510	BR1510	KBPC1510	26MB80	36MB80
GBPC2510	BR2510	KBPC2510	26MB120	36MB120
GBPC3510	BR3510	KBPC3510	26MB130	36MB130
GBPC5010	BR5010	KBPC5010	26MB160	36MB160

Корпуса аналогов однофазных диодных мостов KBPC1010…KBPC5012

Использование аналогов данных диодных мостов вполне приемлемо. Они изготовлены на различных предприятиях, но в пределах одинаковых электрических параметрах и корпусных размерах. Крепление и подключение данных диодных мостов совпадают.
