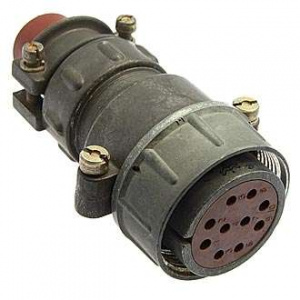

2РТТ32БУЭ10Г15В розетка приборная разъём, соеденитель

Артикул: -
(0)
2РТТ32БУЭ10Г15В розетка приборная  разъём, соеденитель
Цена: 889 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
  • VISA
  • MasterCard
  • Наличный расчет
Документация:
"

Наименование                              2РТТ32БУЭ10Г15В розетка приборная разъём, соеденитель

Цилиндрический низкочастотный соединитель пылебрызгозащищенный, предназначен для работы в электрических цепях постоянного и переменного  токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная часть соединителей изготавливается без патрубков, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Кабельные части соединителей поставляются с резиновыми кожухами или без них. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов -  серебро. Метод монтажа - пайка. Соединители изготавливаются для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.

Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.120 ТУ (АШДК.434410.060ТУ).

Структура условного обозначения:

2РТТ32БУЭ10Г15В

2РТТ - тип соединителя

32 - условный размер корпуса;

Б - вид корпуса: Б - блочный, К - кабельный;

У - вид патрубка: П - прямой, У - угловой;

Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;

10 - количество контактов;

Г - часть соединителя: Ш - вилка, Г - розетка;

15 - обозначение сочетания контактов - условное число;

В - всеклиматическое исполнение.



Основные технические характеристики соединителей 2РТТ:

Вид корпуса:  блочный, кабельный

Вид сочленения:       резьбовое

Исполнение монтажной части:        без патрубка, прямой, угловой

Климатическое исполнение:            всеклиматическое

Монтаж:          внутренний

Покрытие контактов: серебро

Состав соединителя: вилка, розетка

Способ монтажа:       объемный, пайкой

Тип соединителя:      негерметичный, теплостойкий, тропикоустойчивый

Условный размер корпуса:  12, 16, 20, 28, 32, 36, 40, 48, 55, 60



Технические параметры соединителей 2РТТ:

Общее количество контактов:  1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47

Рабочий ток на одиночный контакт, А:  20....200

Сопротивление контактов, не более, МОм:

          - диаметр контакта, 1,5 мм      2,5

          - диаметр контакта, 2,5 мм      1,0

          - диаметр контакта, 3,5 мм      0,75

          - диаметр контакта, 5,5 мм      0,3

          - диаметр контакта, 9,0 мм      0,15

Атмосферное пониженное давление, Па (мм рт.ст.) :   1,3·10-4 (10-6)

Количество сочленений - расчленений:            500

Максимальная рабочая частота, МГц:  3

Максимальное рабочее напряжение, В:           850

Механический удар, многократного действия с ускорением, м/с2 (g):  1500 (150)

Механический удар, одиночного действия с ускорением, м/с2 (g):      10000 (1000)

Минимальная наработка, часов:          1000

Повышенная относительная влажность воздуха при температуре +40°C:        98%

Рабочая температура окружающей среды, °C:            от -60 до +100

Синусоидальная вибрация, диапазон частот, Гц:         1....5000

Синусоидальная вибрация, ускорение, м/с2 (g):          300 (30)

Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:     5000

Срок сохраняемости, лет:        15




"
