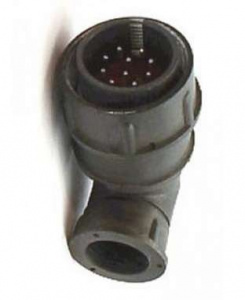

2РМТ22КУЭ10Ш1В1 разъём, вилка кабельная угловая экранированная

Артикул: -
(0)
2РМТ22КУЭ10Ш1В1 разъём, вилка кабельная угловая экранированная
Цена: 1 030 руб. за 1 шт
В наличии
- +
Нашли дешевле?
Способы оплаты
  • VISA
  • MasterCard
  • Наличный расчет
Документация:
"

Наименование                               2РМТ22КУЭ10Ш1В1 разъём, вилка кабельная угловая экранированная

Соединитель цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В. Состоит из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - золото или серебро. Метод монтажа - обжимка. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Соединители предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.126ТУ, АШДК.434410.062ТУ.

Структура условного обозначения:

2РМТ22КУЭ10Ш1В1
2РМ - тип соединителя;
22 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
4 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
1 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
Л - левая розетка (только для проходных вилок).

Общие характеристики соединителей 2РМ:

  • Тип соединителя:         негерметичный
  • Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69
  • Условный размер корпуса:      14, 18, 22, 24, 27, 30, 33, 36, 39, 42
  • Состав соединителя:   вилка, розетка
  • Вид корпуса:    блочный, кабельный
  • Исполнение монтажной части:             без патрубка, прямой, угловой
  • Вид сочленения:           резьбовое
  • Покрытие контактов:  золото, серебро
  • Способ монтажа:           объемный, пайкой
  • Монтаж:             внутренний

Технические параметры соединителей 2РМ:

  • Общее количество контактов:              4, 7, 10, 19, 20, 22, 24, 30, 32, 45, 50
  • Максимальный ток на одиночный контакт, А:

          - диаметр контакта, 1,0 мм          5....8

          - диаметр контакта, 1,5 мм          7....15

          - диаметр контакта, 2,0 мм          18

          - диаметр контакта, 3,0 мм          32



  • Сопротивление контактов, не более, МОм:

          - диаметр контакта, 1,0 мм          5,0

          - диаметр контакта, 1,5 мм          2,5

          - диаметр контакта, 2,0 мм          1,6

          - диаметр контакта, 3,0 мм          0,8



  • Максимальное рабочее напряжение, В:         560; 700
  • Максимальная рабочая частота, МГц:               3
  • Емкость между контактами, не более, пФ:    6
  • Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:           5000
  • Синусоидальная вибрация, диапазон частот, Гц:        1....5000
  • Синусоидальная вибрация, ускорение, м/с2 (g):        490 (50)
  • Механический удар, одиночного действия с ускорением, м/с2 (g): 5000 (500)
  • Механический удар, многократного действия с ускорением, м/с2 (g):          1000 (100)
  • Атмосферное пониженное давление, Па (мм рт.ст.) :             133,32·10-12 (10-12)
  • Атмосферное повышенное давление, Па (кгс/см2) :               50,6·104 (5,0)
  • Повышенная относительная влажность воздуха при температуре +40°C:    98%
  • Рабочая температура окружающей среды, °C:            от -60 до +100
  • Минимальная наработка, часов:          1000
  • Максимальное количество сочленений-расчленений:          500
  • Срок сохраняемости, лет:        15



"
